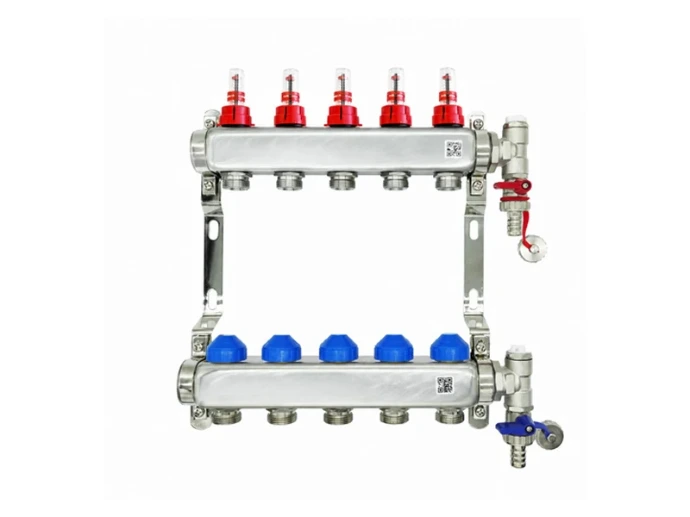

Collecteur inox STANDARD TN
Le collecteur inox STANDARD TN distribue l’eau et permet d’équilibrer les boucles d’un plancher chauffant hydraulique.
Distribué par PROVELIAH, il associe des débitmètres réglables sur les départs à des inserts de vanne M30 x 1,5 sur les retours.
Le nombre de boucles, les raccordements et les besoins de commande orientent la sélection.
Il s’utilise en neuf, en remplacement ou en extension, après vérification de la configuration et de l’implantation.
Le collecteur répartit l’eau vers les différentes boucles du plancher chauffant. Les débitmètres permettent d’ajuster les débits pour équilibrer les circuits selon leurs besoins et le dimensionnement de l’installation. Le choix tient compte du nombre de boucles, des zones à chauffer et des raccordements disponibles, y compris lors d’un remplacement ou d’une extension.
Construction et équipements
Barres et supports
- Barres en acier inoxydable.
- Entraxe entre départs : 50 mm.
- Deux supports de montage.
Côté départ
- Débitmètres réglables pour ajuster les débits des boucles.
- Plage des débitmètres standard : jusqu’à 5 l/min.
Côté retour
- Inserts de vanne avec raccord M30 x 1,5 pour les équipements de commande compatibles.
Raccordements des boucles
- Raccords 3/4 pouce mâle.
- Raccords de liaison aux tubes à sélectionner selon leur diamètre et leur type.
Compléter le collecteur selon l’installation
Le collecteur peut être vendu seul. Des accessoires permettent d’adapter la commande, l’entretien et l’implantation à votre projet :
- Actionneurs compatibles avec les inserts des retours.
- Purgeurs et équipements de vidange.
- Coffret adapté à l’encombrement et à l’implantation.
- Groupe de mélange, lorsque le schéma hydraulique le prévoit.
Ces compléments sont à préciser lors de la sélection. Les inserts M30 x 1,5 permettent d’ajouter une commande compatible ; la régulation automatique dépend des équipements associés. Le détail des éléments fournis est défini au devis.
Choisir la configuration et préparer le devis
Pour sélectionner le collecteur et ses accessoires, transmettez les informations suivantes :
- Nombre de boucles à alimenter et organisation des zones.
- Diamètre et type des tubes, raccords de liaison souhaités.
- Débits prévus par boucle et éléments de dimensionnement disponibles.
- Raccordements côté alimentation et retour du réseau.
- Besoins de commande sur les retours et accessoires attendus.
- Emplacement, accessibilité et encombrement disponible, notamment pour le coffret.
- Contexte du chantier : neuf, remplacement ou extension, avec références ou photos de l’existant.
Indiquez le nombre de boucles, le diamètre des tubes et les raccordements souhaités.
Précisez les débits prévus, les besoins de commande et la place disponible.
Joignez votre schéma ou des photos de l’existant, puis indiquez les accessoires attendus : actionneurs, purgeurs, vidanges, coffret ou groupe de mélange. Nous vous aidons à préparer une configuration chiffrable.
Le collecteur inox STANDARD TN distribue l’eau vers les boucles de plancher chauffant et permet leur équilibrage grâce à des débitmètres réglables jusqu’à 5 l/min sur les départs.
Les barres en inox présentent un entraxe de 50 mm entre départs. Les retours reçoivent des inserts M30 x 1,5 ; les raccords de boucles sont en 3/4 pouce mâle. Deux supports assurent le montage.
Le collecteur peut être vendu seul et complété par des accessoires de commande, de purge, de vidange ou d’intégration. La configuration se sélectionne selon les boucles, les raccordements et l’implantation.
