Raccords HELA

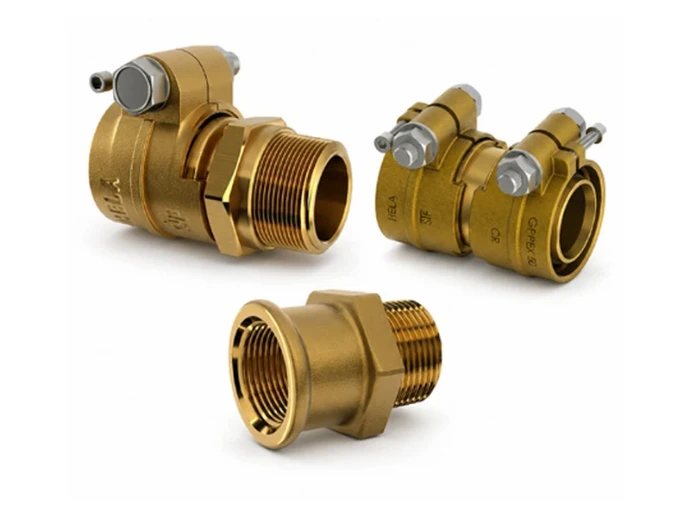

Les raccords HELA permettent de raccorder, prolonger et dériver les réseaux en tubes PEX-a, notamment les liaisons pré-isolées DELTA.
Distribuée par PROVELIAH, cette gamme de raccords mécaniques propose des transitions, raccords droits, tés, coudes, réductions et points fixes pour la pose neuve, la maintenance ou l’extension.
Le choix dépend de la fonction recherchée, du diamètre et de l’épaisseur du tube, de la classe de pression et des interfaces à raccorder.
HELA réunit les composants nécessaires aux jonctions et aux changements de configuration du réseau. Les raccords à serrage mécanique se montent sans outillage hydraulique spécialisé, avec les outils et la méthode adaptés à la référence. Les accessoires DELTA complètent ensuite le raccordement pour reconstituer son isolation et sa protection.
Principaux repères
- Raccords mécaniques pour tubes PEX-a et réseaux DELTA.
- Laiton résistant à la dézincification, également désigné DZR.
- Versions PN6 ou PN10 selon les références.
- Diamètres couverts jusqu’à 160 mm selon la famille.
- Montage mécanique sans outillage hydraulique spécialisé.
Familles de raccords et usages
HELA H - Adaptateurs de transition : Pour réaliser la transition entre le tube et l’interface de raccordement prévue.
HELA S - Raccords droits : Pour joindre deux tronçons et prolonger le réseau en ligne droite.
HELA L - Transitions à extrémité à souder : Pour raccorder le réseau à une interface nécessitant une extrémité à souder.
HELA T - Tés égaux : Pour créer une dérivation avec des branches de même dimension.
HELA V - Coudes à 90° : Pour réaliser un changement de direction à angle droit.
HELA B - Réductions : Pour raccorder deux diamètres différents selon le dimensionnement du réseau.
HELA M / D - Raccords droits taraudés / filetés : HELA M comporte une interface taraudée ; HELA D, une interface filetée mâle.
HELA G - Tés à collier : Pour les dérivations utilisant une configuration de té à collier.
HELA P - Points fixes : Pour réaliser les points de maintien fixe prévus dans la conception du réseau.
Chaque référence se sélectionne selon les dimensions et la classe de pression du tube. Les diamètres et les versions PN6 ou PN10 disponibles varient d’une famille de raccords à l’autre.
Préparer votre sélection et votre devis
Pour sélectionner les composants adaptés, précisez :
- Type de tube, référence de la liaison et configuration du réseau.
- Diamètre extérieur et épaisseur du tube, ou série dimensionnelle.
- Classe de pression et conditions de service prévues.
- Fonction : transition, raccord droit, té, coude, réduction ou point fixe.
- Diamètres à raccorder et interfaces : taraudage, filetage ou extrémité à souder.
- Quantités, schéma de principe et contraintes d’accès.
- Isolation et protection à reconstituer autour des raccordements.
Préparer vos raccordements HELA
Indiquez la gamme de tube, son diamètre extérieur, son épaisseur et la classe de pression.
Précisez les raccordements à réaliser, les interfaces et les quantités.
Avec un schéma de principe et les contraintes d’accès, PROVELIAH vous aide à sélectionner les raccords et les accessoires d’isolation nécessaires.
Les raccords HELA assurent les jonctions, transitions, dérivations, changements de direction, réductions et points fixes des réseaux en tubes PEX-a, notamment DELTA.
La gamme propose des raccords mécaniques en laiton DZR, avec des versions PN6 ou PN10 et des diamètres jusqu’à 160 mm selon la famille et la référence.
La sélection associe la fonction du raccord aux dimensions du tube, à la pression et aux interfaces. Les accessoires d’isolation se choisissent en complément pour protéger la zone raccordée.
