HEATPEX SOLAR
HEATPEX SOLAR est une liaison double tube flexible isolée pour les installations solaires thermiques.
Distribuée par PROVELIAH, elle réunit deux tubes inox AISI 316L, une isolation en caoutchouc de 13 mm et un câble signal à deux conducteurs.
Elle permet de préparer les liaisons entre capteurs, ballon et groupe solaire.
Les diamètres DN16 et DN20 et les couronnes de 15 à 100 m se choisissent selon le débit, la longueur et les contraintes du parcours.
SOLAR regroupe les deux lignes hydrauliques du circuit avec leur isolation et un câble signal destiné aux organes de régulation. Cette construction facilite l’organisation du départ, du retour et de la liaison de commande sur un même parcours. La souplesse des tubes aide à préparer les passages et les raccordements, selon l’implantation des équipements.
Applications
Solaire thermique résidentiel et tertiaire, notamment pour les liaisons entre capteurs, ballon et groupe solaire. La solution peut également répondre à des usages de chauffage ou à des applications industrielles compatibles avec le fluide et les conditions de service.
Construction et principaux repères

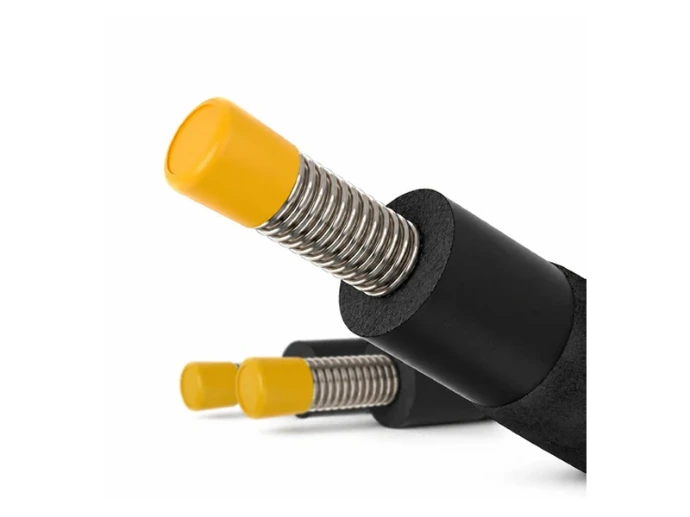

- Deux tubes porteurs flexibles en acier inoxydable AISI 316L.
- Isolation en caoutchouc de 13 mm, résistante aux UV et aux intempéries.
- Câble signal à deux conducteurs intégré pour la liaison aux organes de régulation.
Diamètres et conditionnements
- Diamètres disponibles : DN16 et DN20.
- Couronnes : 15, 25, 50 ou 100 m.
Températures
- Plage de fonctionnement : -40 à +150 °C.
- Température maximale : 175 °C, selon les conditions d’utilisation.
La sélection tient compte des températures de service du circuit et de ses conditions de fonctionnement.
Quand choisir SOLAR ou SOLAR PRO ?
SOLAR associe les tubes inox à une isolation en caoutchouc. SOLAR PRO ajoute une protection extérieure à cet ensemble, à considérer lorsque le parcours est plus exposé ou contraint. Les deux versions proposent les mêmes diamètres et longueurs de couronne ; le choix tient compte de l’environnement de pose.
Le câble intégré assure une liaison de signal vers la régulation. Les besoins d’alimentation de puissance ou de traçage chauffant se traitent séparément selon le projet.
Préparer la liaison et votre devis
Pour sélectionner le diamètre, la longueur et les raccordements, précisez :
- Application et implantation des capteurs, du ballon et du groupe solaire.
- Fluide, débit, températures et pression de service du circuit.
- Diamètre DN16 ou DN20 selon le dimensionnement hydraulique.
- Longueur réelle du parcours et conditionnement recherché.
- Tracé, courbes, traversées et contraintes d’accès.
- Exposition extérieure et passages en local technique.
- Raccordements et interfaces à chaque extrémité.
- Implantation des organes de régulation pour la liaison du câble signal.
Préparer votre liaison HEATPEX SOLAR
Indiquez l’application, le débit et la longueur de liaison, avec les températures et la pression de service.
Précisez le diamètre envisagé, le parcours et les raccordements côté capteurs, ballon et groupe solaire.
Joignez un schéma avec les traversées, l’exposition extérieure et l’emplacement des organes de régulation pour préparer votre devis.
HEATPEX SOLAR est une liaison double tube flexible isolée pour les circuits solaires thermiques, notamment entre capteurs, ballon et groupe solaire.
La construction réunit deux tubes inox AISI 316L, une isolation en caoutchouc de 13 mm et un câble signal à deux conducteurs pour les organes de régulation.
SOLAR est proposé en DN16 et DN20, en couronnes de 15, 25, 50 ou 100 m. Le diamètre et la longueur se choisissent selon le débit, le parcours et les conditions de service du circuit.
