THERMOCYLINDER
THERMOCYLINDER est un ballon d’accumulation ECS ENERGIE distribué par PROVELIAH pour les maisons, les logements à besoins sanitaires importants et le petit tertiaire.

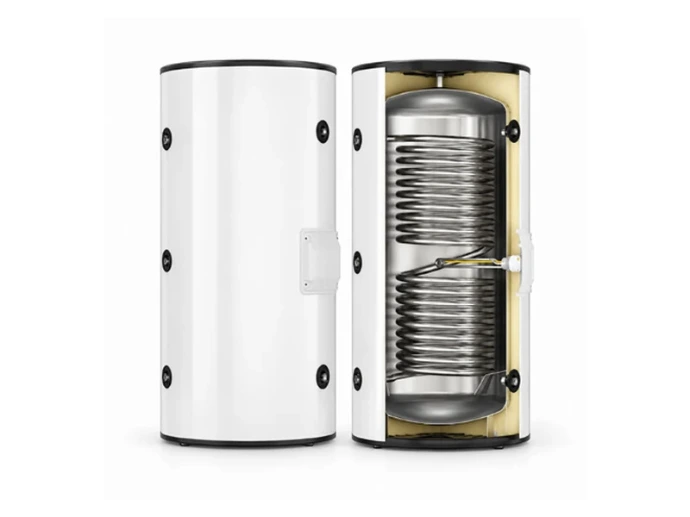

Sa cuve inox reçoit la chaleur d’une pompe à chaleur via un serpentin XL, avec un appoint électrique intégré.
Les trois références proposent 200, 270 ou 450 L de capacité nominale.
La sélection associe les pointes de puisage, le générateur, la reconstitution du stockage et les contraintes du local technique.
Le circuit primaire du générateur circule dans le serpentin XL et transmet sa chaleur à l’eau sanitaire stockée. L’appoint électrique intégré complète la production selon les besoins d’exploitation. THERMOCYLINDER convient aux installations avec stockage ECS déporté et pompes à chaleur ENERGIE. L’association se sélectionne selon le schéma hydraulique et les températures du circuit primaire.
Trois références et leurs capacités nominales
DHW200HP - 200 L
- Serpentin XL : 2,3 m² ; appoint électrique : 1 500 W.
- Dimensions : diamètre 580 mm ; hauteur 1 240 mm.
- Poids à vide : 51 kg.
DHW300HP - 270 L
- Serpentin XL : 2,6 m² ; appoint électrique : 1 500 W.
- Dimensions : diamètre 580 mm ; hauteur 1 540 mm.
- Poids à vide : 60 kg.
DHW500HP - 450 L
- Serpentin XL : 2,4 m² ; appoint électrique : 2 000 W.
- Dimensions : diamètre 650 mm ; hauteur 2 020 mm.
- Poids à vide : 77 kg.
Les capacités nominales des références DHW300HP et DHW500HP sont respectivement de 270 et 450 L. La surface d’échange varie selon le modèle : elle ne croît pas systématiquement avec le volume. Comparez ces deux critères avec le régime primaire et le temps de recharge recherché.
Les équipements et repères utiles
- Cuve en acier inoxydable AISI 444.
- Isolation en polyuréthane rigide injecté de 50 mm.
- Cuve : pression maximale 7 bar ; température maximale admissible 90 °C.
- Serpentin : pression maximale 8 bar ; température maximale admissible 90 °C.
Les dimensions indiquées sont celles du ballon. Prévoyez en complément les dégagements nécessaires aux raccordements, à la pose et à la maintenance.
Préparer l’installation et la demande de devis
Usages et reconstitution du stockage
Décrivez les consommations, les simultanéités et les pointes de puisage. Précisez les périodes de recharge et le temps de reconstitution attendu pour sélectionner ensemble le stockage, le générateur et l’échangeur.
Pompe à chaleur et circuit primaire
Indiquez la PAC ENERGIE envisagée, les températures disponibles sur le circuit primaire et le schéma hydraulique. La surface d’échange propre à chaque référence entre dans la sélection.
Appoint et bouclage ECS
Précisez l’usage prévu de l’appoint : complément, secours ou périodes spécifiques. Indiquez la présence d’un bouclage et ses contraintes de raccordement, d’exploitation et de maintenance.
Implantation et accès
Vérifiez le diamètre, la hauteur, le cheminement de manutention et l’emplacement. Prévoyez l’accès aux raccordements et les dégagements nécessaires aux interventions futures.
Pour des capacités plus importantes en collectif ou tertiaire, découvrez TERMO XL.
Préparez les compléments nécessaires au raccordement et à l’exploitation.
Indiquez vos usages ECS, les pointes de puisage, la capacité visée et le temps de recharge attendu.
Précisez la PAC, les températures du circuit primaire, l’usage de l’appoint et le bouclage éventuel.
Joignez le schéma hydraulique, les dimensions du local, les accès de manutention et les contraintes de raccordement et de maintenance.
THERMOCYLINDER est un ballon d’accumulation ECS ENERGIE en inox avec serpentin XL et appoint électrique intégré, destiné aux maisons et au petit tertiaire avec stockage déporté associé à une PAC.
DHW200HP, DHW300HP et DHW500HP offrent respectivement 200, 270 et 450 L. Leurs surfaces d’échange sont de 2,3, 2,6 et 2,4 m² ; leurs appoints électriques de 1 500, 1 500 et 2 000 W.
La sélection dépend des pointes de puisage, du temps de recharge, de la PAC et du régime primaire. Le bouclage éventuel, l’encombrement, les accès et les raccordements complètent la préparation.
