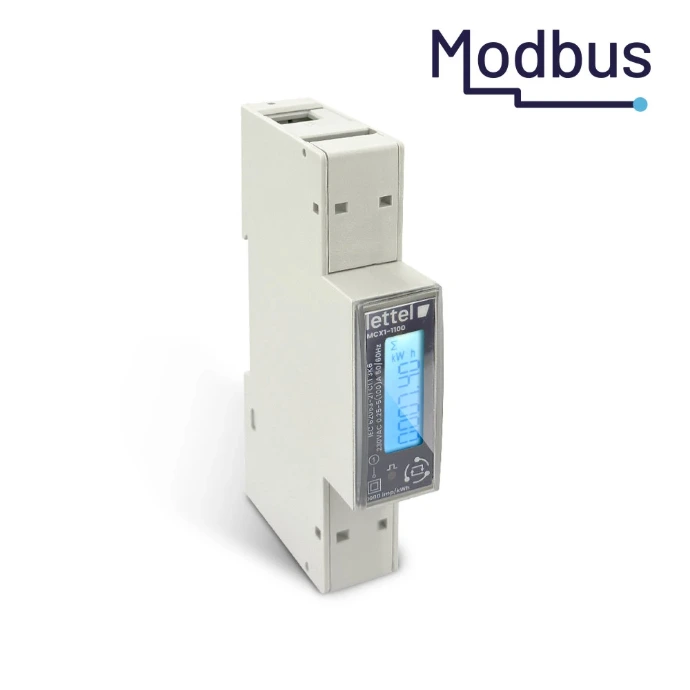

MCX1-10X — Compteur d'énergie monophasé 100A Modbus
Sous-comptage monophasé précis avec communication Modbus RS485. Raccordement direct jusqu'à 100A, boîtier ultra-compact 1 module (18 mm), disponible avec ou sans certification MID.
Distribué par PROVELIAH.
Le MCX1-10X mesure l'ensemble des grandeurs électriques d'un circuit monophasé : énergie active et réactive (import/export), tension, courant, fréquence, puissances active, réactive et apparente, facteur de puissance.
La communication Modbus RTU sur interface RS485 permet l'intégration directe dans les systèmes de GTB/GTC, de supervision industrielle ou de contrôle-commande.
Le compteur enregistre les index d'énergie mensuels sur 12 mois et journaliers sur 31 jours, en simple ou quadruple tarif.
Applications principales :
- Installations photovoltaïques et éoliennes (mesure bidirectionnelle)
- Smart buildings et immeubles tertiaires
- Bornes de recharge pour véhicules électriques
- Coffrets de distribution et data centers
- Sous-comptage locatif ou refacturation interne
Classe de précision : 0,5S/C (version MID) ou 1/B.
MCX1-10x_notice_fr.pdfMCX1_MCX2_table_modbus_fr.pdfenerpro_mcx_presentation.pdf
Exploitation et sécurité
L'écran LCD rétroéclairé affiche clairement toutes les mesures. La touche tactile permet le défilement des données et la programmation locale. Un logiciel de lecture et programmation est disponible gratuitement.Le comptage en quadruple tarif permet de séquencer une journée en 12 plages tarifaires affectées à 4 tarifs distincts, pour une analyse fine des consommations par période.
Sécurité :
- Caches-bornes plombables (protection contre choc électrique et fraude)
- Accès au menu de programmation protégé par mot de passe
Conformités : CE, RoHS, REACh
Standards : IEC 61000-4-2/3/4/5/6/8/11, IEC 61010-1, IEC 62052-23, IEC 62053-22, IEC 61557-12, IEC 60068.
Vous avez un projet de sous-comptage monophasé avec supervision Modbus ?
PROVELIAH vous accompagne dans le choix de la référence adaptée à votre installation, vos exigences de précision et votre architecture de supervision.
Le MCX1-10X est un compteur d'énergie monophasé 100A à raccordement direct avec communication Modbus RS485, distribué en France par PROVELIAH.
Il mesure l'énergie active et réactive bidirectionnelle, la tension, le courant, la fréquence, les puissances active, réactive et apparente, et le facteur de puissance.
Le boîtier compact de 18 mm (1 module DIN) facilite l'intégration dans les tableaux électriques à espace limité.
Le compteur est disponible en version simple tarif ou quadruple tarif, avec ou sans certification MID pour la refacturation légale.
L'enregistrement automatique des index mensuels (12 mois) et journaliers (31 jours) permet un suivi historique sans supervision permanente.
PROVELIAH sélectionne et distribue les compteurs LETTEL MCX1-10X pour les professionnels du bâtiment tertiaire, de l'industrie et de l'énergie en France.
Le MCX1-10X peut-il mesurer l'énergie exportée (injection réseau) ?
Oui. Le compteur assure la mesure bidirectionnelle : énergie importée et exportée, ce qui le rend adapté aux installations photovoltaïques et d'autoconsommation.
Quelle est la différence entre les versions avec et sans MID ?
La certification MID est requise pour la refacturation légale d'énergie (sous-comptage locatif, facturation entre entités). Sans MID, le compteur convient au contrôle interne et à la supervision.
Comment le MCX1-10X communique-t-il avec un système de supervision ?
Via le protocole Modbus RTU sur interface RS485. Un logiciel de lecture et programmation est fourni gratuitement. L'intégration dans les systèmes GTB/GTC est directe.
Combien de tarifs le MCX1-10X peut-il gérer ?
Jusqu'à 4 tarifs distincts (version MCX1-101/101-M), avec possibilité de séquencer une journée en 12 plages tarifaires.
