MCX4-30XCT – Compteur d'énergie Modbus raccordement transformateur de courant
Comptage multifonctions certifié MID pour tableaux généraux, départs stratégiques et installations industrielles ou tertiaires à forte puissance.
Distribué par PROVELIAH.

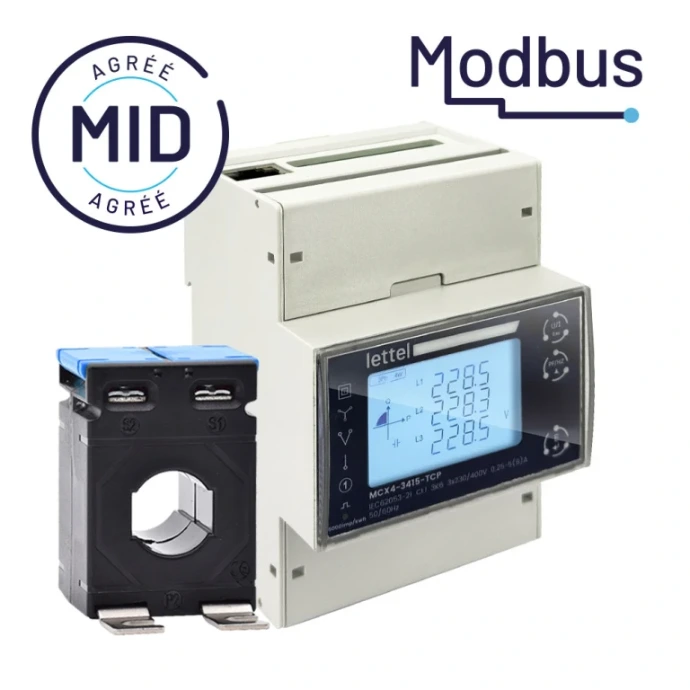

Le MCX4-30XCT est un compteur d'énergie multifonctions conçu pour les installations de moyenne et forte puissance nécessitant un raccordement par transformateurs de courant (TC /1A ou /5A).Boîtier 4 modules (72 mm), fixation rail DIN, face avant IP54.
Il mesure jusqu'à 3 réseaux simultanément : monophasé, triphasé ou tétraphasé.
Communication Modbus RS485 native. Émetteur d'impulsions intégré. Interface LCD claire, menu intuitif.
Disponible en version MID pour la refacturation réglementaire de l'énergie.
Caractéristiques techniques
Électriques
- Réseaux supportés : monophasé, triphasé, tétraphasé
- Raccordement : transformateur de courant TC /1A ou /5A
- Alimentation : 230V par défaut (400V sur option, suffixe -400V)
- Tarification : simple, double ou quadruple tarif
Communication
- Modbus RS485 (RTU)
- Émetteur d'impulsions
Multi-mesure
- Énergie active totale importée et exportée (kWh +/-)
- Énergie réactive totale importée et exportée (kVarh +/-)
- Tension, courant, fréquence
- Puissance active, réactive, apparente
- Facteur de puissance
- Distorsions harmoniques tension et courant (THD)
- Demandes maximales et moyennes
Physiques
- Boîtier : 4 modules, largeur 72 mm, fixation rail DIN
- Face avant : IP54
- Caches-bornes plombables (anti-fraude, sécurité électrique)
Classe de précision : 1/B
Certifications : CE, RoHS, REACh
Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
Applications
Le MCX4-30XCT est adapté aux environnements où le raccordement direct est impossible en raison des niveaux de courant élevés.Cas d'usage typiques :
- Tableaux généraux basse tension (TGBT)
- Départs stratégiques en environnement industriel
- Bâtiments tertiaires et collectifs (suivi des consommations par zone ou par usage)
- Supervision énergétique centralisée via Modbus RS485
- Refacturation réglementaire (version MID)
Variantes et codes commandes
| Code commande | Courant max | Communication | Nombre de tarifs | Agrément MID |
|---|---|---|---|---|
| MCX4-300CT-M | TC /1A ou /5A | RS485 Modbus RTU | Simple | Oui |
| MCX4-300CT | TC /1A ou /5A | RS485 Modbus RTU | Simple | — |
| MCX4-302CT-M | TC /1A ou /5A | RS485 Modbus RTU | Double | Oui |
| MCX4-302CT | TC /1A ou /5A | RS485 Modbus RTU | Double | — |
| MCX4-301CT-M | TC /1A ou /5A | RS485 Modbus RTU | Quadruple | Oui |
| MCX4-301CT | TC /1A ou /5A | RS485 Modbus RTU | Quadruple | — |
Ajouter le suffixe -M pour la version certifiée MID (refacturation réglementaire).
enerpro_mcx_presentation.pdf
mcx4-30xct_notice_fr.pdfMCX4_table_modbus_fr.pdf
Un projet de comptage sur installation forte puissance ?
Contactez notre équipe pour valider le choix du TC adapté et la configuration Modbus.
Le MCX4-30XCT est un compteur d'énergie Modbus RS485 raccordé par transformateur de courant, compatible TC /1A ou /5A, disponible en version certifiée MID pour la refacturation réglementaire.
Le boîtier 4 modules (72 mm) se fixe sur rail DIN et supporte les réseaux monophasés, triphasés et tétraphasés.
La face avant IP54 et les caches-bornes plombables garantissent la sécurité électrique et l'intégrité des mesures.
Le MCX4-30XCT mesure l'énergie active et réactive, la tension, le courant, la puissance, le facteur de puissance et les harmoniques (THD).
Il s'intègre dans les systèmes de supervision énergétique via Modbus RTU pour l'analyse des charges et l'optimisation des performances électriques.
Quelle est la différence entre MCX4-300CT et MCX4-300CT-M ?
Le suffixe -M indique la certification MID, obligatoire pour la refacturation légale de l'énergie entre locataires ou entre entités.
Quel transformateur de courant utiliser avec le MCX4-30XCT ?
Le MCX4-30XCT est compatible avec les TC à sortie /1A ou /5A. LETTEL propose les séries MTCR et MTCO adaptées à cette gamme.
Le MCX4-30XCT peut-il fonctionner sur un réseau 400V ?
La version standard est alimentée en 230V. Pour un réseau triphasé 400V, utiliser le MCX4-30XCT-400V.
