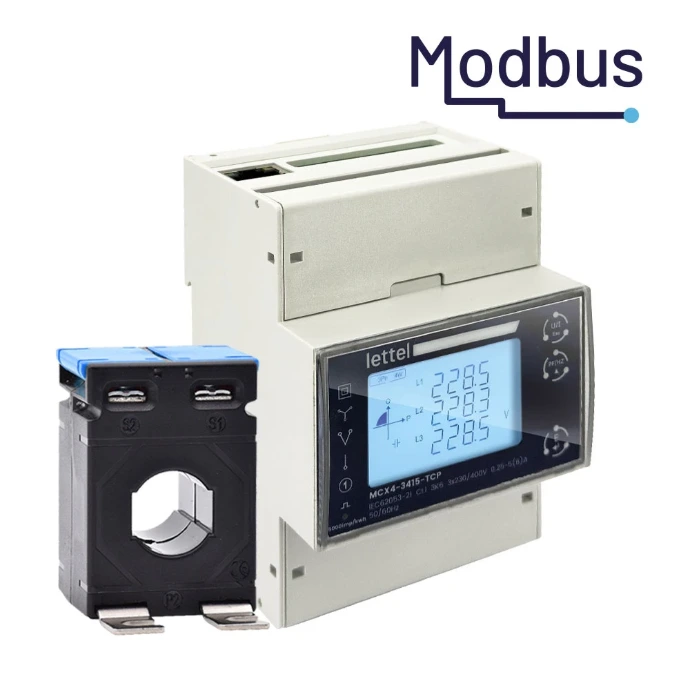

MCX4-30XCT-400V – Compteur d'énergie triphasé 400V Modbus raccordement TC
Comptage multifonctions sur réseaux triphasés 400V avec alimentation directe par le réseau mesuré.
Conçu pour les TGBT, ateliers et sites à forte consommation.
Distribué par PROVELIAH.
Le MCX4-30XCT-400V est la version alimentée directement par le réseau triphasé 400V du compteur MCX4-30XCT. Il supprime le besoin d'une alimentation auxiliaire 230V séparée, simplifiant le câblage sur les tableaux généraux et armoires divisionnaires.Boîtier 4 modules (72 mm), fixation rail DIN. Raccordement par transformateur de courant (TC /1A ou /5A).Communication Modbus RS485 native. Émetteur d'impulsions intégré. Interface LCD claire, menu intuitif.Tarification simple, double ou quadruple.
Caractéristiques techniques
Électriques
- Réseau : triphasé 400V
- Raccordement : transformateur de courant TC /1A ou /5A
- Alimentation : directe par réseau triphasé 400V (pas d'alim auxiliaire 230V requise)
- Tarification : simple, double ou quadruple tarif
Communication
- Modbus RS485 (RTU)
- Émetteur d'impulsions
Multi-mesure
- Énergie active totale importée et exportée (kWh +/-)
- Énergie réactive totale importée et exportée (kVarh +/-)
- Tension, courant, fréquence
- Puissance active, réactive, apparente
- Facteur de puissance
- Distorsions harmoniques tension et courant (THD)
- Demandes maximales et moyennes
Physiques
- Boîtier : 4 modules, largeur 72 mm, fixation rail DIN
- Caches-bornes plombables (sécurité électrique)
Classe de précision : 1/BCertifications : CE, RoHS, REACh Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068
Applications
Le MCX4-30XCT-400V est conçu pour les installations où seul le réseau triphasé 400V est disponible au point de mesure, sans neutre accessible ou sans alimentation auxiliaire 230V dédiée.Cas d'usage typiques :
- Tableaux généraux basse tension (TGBT) alimentés en 400V
- Ateliers de production et lignes industrielles
- Armoires divisionnaires sans alimentation auxiliaire 230V
- Entrepôts, centres commerciaux, infrastructures techniques
- Bâtiments collectifs avec suivi par zone ou par usage
Variantes et codes commandes
| Code commande | Courant max | Nombre de tarifs |
|---|---|---|
| MCX4-300CT-400V | TC /1A ou /5A | Simple |
| MCX4-302CT-400V | TC /1A ou /5A | Double |
| MCX4-301CT-400V | TC /1A ou /5A | Quadruple |
enerpro_mcx_presentation.pdf
mcx4-30xct_notice_fr.pdf
MCX4_table_modbus_fr.pdf
Contactez notre équipe pour valider la configuration adaptée à votre installation.
Le MCX4-30XCT-400V est un compteur d'énergie Modbus RS485 alimenté directement par le réseau triphasé 400V, sans alimentation auxiliaire 230V.
Il se raccorde par transformateur de courant TC /1A ou /5A et mesure l'énergie active et réactive, la tension, le courant, la puissance, le facteur de puissance et les harmoniques (THD).
Le boîtier 4 modules (72 mm) se fixe sur rail DIN et s'intègre dans les TGBT, armoires divisionnaires et coffrets industriels.
Disponible en simple, double ou quadruple tarif pour s'adapter aux besoins de suivi énergétique par zone ou par usage.
La classe de précision 1/B et la conformité CE, RoHS, REACh garantissent une mesure fiable conforme aux exigences réglementaires.
Quelle est la différence entre le MCX4-30XCT et le MCX4-30XCT-400V ?
Le MCX4-30XCT est alimenté en 230V (par défaut). Le MCX4-30XCT-400V est alimenté directement par le réseau triphasé 400V, ce qui simplifie le câblage quand aucune alimentation auxiliaire 230V n'est disponible au point de mesure.
Le MCX4-30XCT-400V est-il certifiable MID ?
La documentation ne mentionne pas explicitement le suffixe -M pour cette version. Contactez notre équipe technique pour confirmer la disponibilité MID sur la gamme 400V.Peut-on utiliser des boucles de Rogowski avec la version 400V ?
La version Rogowski dédiée est le MCX4-30XCT-RC. Pour un réseau 400V avec boucle Rogowski, contactez notre équipe pour valider la compatibilité.
