MCX4-31X – Compteur d'énergie M-Bus, raccordement direct 100A, MID disponible
Comptage multifonctions avec communication M-Bus native et raccordement direct jusqu'à 100A.
Télérelève centralisée, multi-tarif, certification MID disponible pour refacturation réglementaire.
Distribué par PROVELIAH.

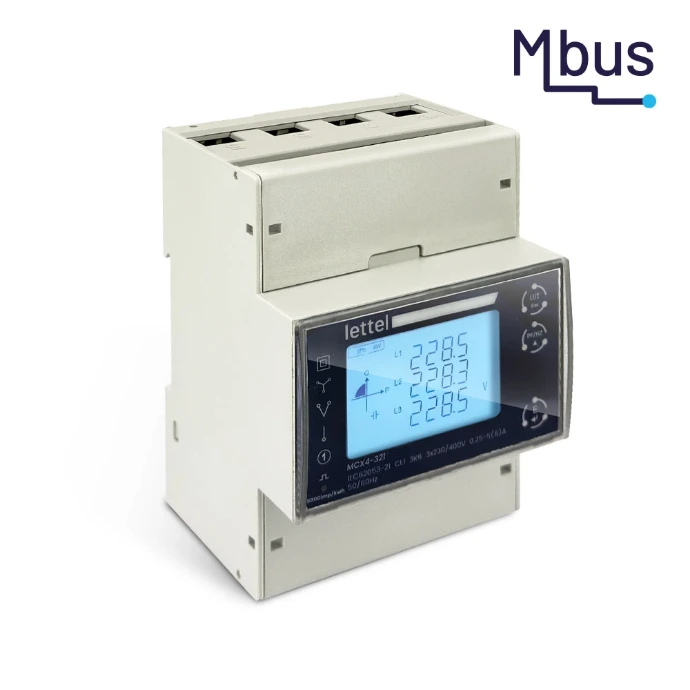

Le MCX4-31X est un compteur d'énergie multifonctions à communication M-Bus native, conçu pour les installations nécessitant une télérelève centralisée des consommations.
Son raccordement direct jusqu'à 100A par phase simplifie l'installation : pas de transformateur de courant, câblage réduit, mise en service rapide.
Il couvre les réseaux monophasés, triphasés et tétraphasés. Son afficheur LCD 4 lignes à clavier sensitif permet une lecture locale immédiate. Toutes les données sont accessibles à distance via le bus M-Bus (2 fils, jusqu'à 1 000 m).
Version MID disponible (suffixe -M) : autorise la refacturation réglementaire de l'énergie entre occupants ou entités.
Caractéristiques électriques
- Réseaux : monophasé, triphasé ou tétraphasé
- Raccordement : direct, courant maximal 100A par phase
- Alimentation : 230V 50/60Hz
- Tarification : simple (MCX4-310), double par contact externe (MCX4-312), quadruple par programmation horaire (MCX4-311)
Communication
- M-Bus 2 fils (vitesse 300 à 9 600 bps, défaut 2 400 bps)
- Distance de transmission : jusqu'à 1 000 m
- Émetteur d'impulsions programmable (unité, constante, durée)
Multi-mesure
- Énergie active totale importée et exportée (kWh +/-)
- Énergie réactive totale importée et exportée (kVarh +/-)
- Tension (simples et composées), courant par phase et total
- Fréquence (45 à 65 Hz)
- Puissance active, réactive, apparente — par phase et totale
- Facteur de puissance par phase et total
- Distorsions harmoniques tension et courant (THD)
- Demandes maximales et moyennes
- Enregistrement index d'énergie : mensuel sur 12 mois et quotidien sur 31 jours (version MCX4-311)
- Compteur de durée de mise sous tension et de charge (version MCX4-311)
Physiques
- Boîtier : 4 modules, largeur 72 mm, fixation rail DIN
- Face avant : IP54
- Clavier à technologie sensitive (longévité accrue)
- Caches-bornes plombables (sécurité électrique et anti-fraude)
- Bornes de puissance : fil rigide 35 mm² ou fil souple 25 mm² (Imax 80A en souple 25 mm²)
Classes de précision
- Tension / Courant : classe 0.5 (IEC 61557-12)
- Énergie active : classe 1/B ou 0.5S/C (IEC 62053-22, EN50470-1/3)
- Énergie réactive : classe 2 (IEC 62053-23)
- Puissance active : classe 1/B ou 0.5/C (IEC 61557-12, EN50470-1/3)
- Puissance réactive : classe 2 — Puissance apparente : classe 1
- Facteur de puissance : classe 1 — Fréquence : classe 0.2
- Distorsions harmoniques : classe 2
Certifications : CE, RoHS, REACh — MID agréé (version -M) Normes : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068Applications
- Bâtiments résidentiels collectifs, immeubles de bureaux, résidences étudiantes
- Bâtiments tertiaires avec télérelève multi-compteurs M-Bus
- Sous-comptage par locataire ou par zone (version MID pour refacturation)
- Intégration dans un système de gestion multi-énergies (eau, gaz, électricité) via concentrateur M-Bus
- Armoires divisionnaires, coffrets de distribution, départs secondaires jusqu'à 100A
Variantes et codes commandes
| Code commande | Courant max | Communication | Tarification | MID |
|---|---|---|---|---|
| MCX4-310 | 100A direct | M-Bus | Simple | — |
| MCX4-310-M | 100A direct | M-Bus | Simple | ✓ |
| MCX4-312 | 100A direct | M-Bus | Double (contact externe) | — |
| MCX4-312-M | 100A direct | M-Bus | Double (contact externe) | ✓ |
| MCX4-311 | 100A direct | M-Bus | Quadruple (programmation) | — |
| MCX4-311-M | 100A direct | M-Bus | Quadruple (programmation) | ✓ |
Certification MID : ajouter le suffixe -M au code commande.
enerpro_mcx_presentation.pdf
mcx4-30xct_notice_fr.pdf
MCX4_table_modbus_fr.pdf
Contactez notre équipe pour valider la configuration adaptée à votre installation.
Le MCX4-31X est un compteur d'énergie multifonctions à communication M-Bus native avec raccordement direct jusqu'à 100A par phase.
Il mesure les réseaux monophasés, triphasés et tétraphasés et restitue l'énergie active et réactive, la tension, le courant, la puissance, le facteur de puissance et les harmoniques (THD).
La communication M-Bus 2 fils permet la télérelève centralisée sur une distance allant jusqu'à 1 000 m, compatible avec les concentrateurs multi-énergies.
La version MID (suffixe -M) est agréée pour la refacturation réglementaire de l'énergie entre occupants ou entités.
Disponible en simple, double ou quadruple tarif, le MCX4-31X s'intègre dans les coffrets électriques sur rail DIN (boîtier 4 modules, 72 mm, face avant IP54).
La classe de précision 1/B en énergie active et la conformité CE, RoHS, REACh garantissent une mesure fiable conforme aux exigences réglementaires françaises et européennes.
Quelle est la différence entre le MCX4-31X (M-Bus) et le MCX4-30X (Modbus) ?
Le MCX4-31X communique en M-Bus, protocole standard de la télérelève multi-énergies (eau, gaz, électricité). Le MCX4-30X communique en Modbus RS485, protocole standard de la supervision technique et GTB. Le choix dépend de l'infrastructure de communication existante sur le site.
Le MCX4-31X est-il certifiable MID ?
Oui. Ajouter le suffixe -M au code commande pour obtenir la version certifiée MID, autorisant la refacturation réglementaire de l'énergie.
Peut-on raccorder plusieurs compteurs MCX4-31X sur un même bus M-Bus ?
Oui. Le protocole M-Bus est conçu pour le raccordement en chaîne de multiples appareils sur un bus 2 fils, via un concentrateur M-Bus. La distance maximale est de 1 000 m.
Le MCX4-311 enregistre-t-il les historiques de consommation ?
Oui. Le MCX4-311 (quadruple tarif) enregistre les index d'énergie active mensuels sur 12 mois et quotidiens sur 31 jours, ainsi que la durée de mise sous tension et de charge.
