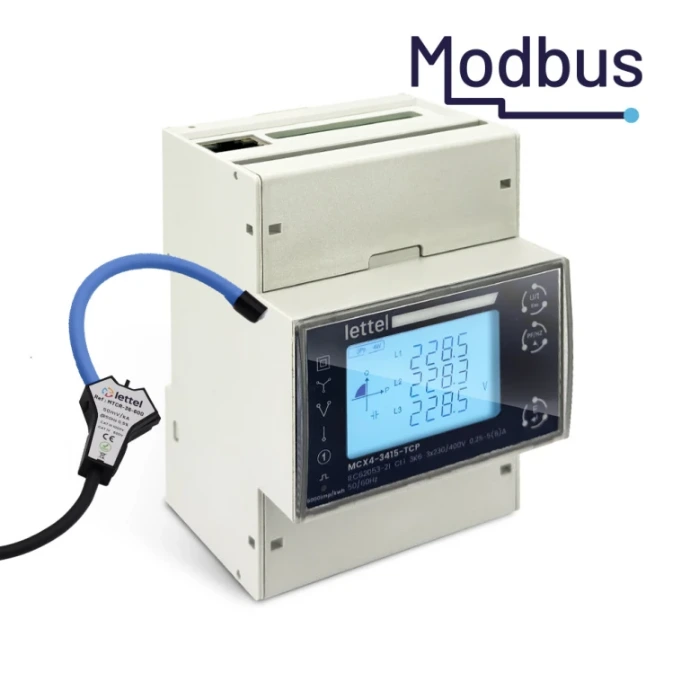

Compteur d'énergie MCX4-34 — Modbus RTU + Ethernet TCP/IP, raccordement TC ou Rogowski
Compteur multifonctions triphasé avec double communication Modbus RS485 RTU et Ethernet TCP/IP.
Raccordement par transformateur de courant ou boucle Rogowski. Fonction passerelle RTU ⇔ TCP intégrée.
Distribué par PROVELIAH.
Le MCX4-34 est un compteur multifonctions conçu pour la mesure des principales grandeurs électriques d'un circuit monophasé, triphasé avec ou sans neutre.
Il combine deux modes de communication — Modbus RS485 RTU et Ethernet TCP/IP — pour une intégration maximale dans les systèmes de supervision.
Le raccordement s'effectue au choix par transformateur de courant (secondaire 1A ou 5A) ou par boucle de Rogowski modèles MTCR, selon les contraintes de l'installation.
La version MCX4-34V-TCP va au-delà du simple appareil esclave : elle intègre une fonction passerelle RS485 ⇔ Ethernet, permettant de raccorder jusqu'à 32 appareils esclaves sur une boucle RS485 et de transmettre l'ensemble des données en Modbus TCP sur port RJ45.
Caractéristiques principales :
- Réseaux monophasés, triphasés avec ou sans neutre
- Raccordement par TC /1A ou /5A ou boucles Rogowski MTCR
- Communication Modbus RS485 RTU (paramètres réglables : parité, vitesse, format de trame)
- Communication Modbus TCP/IP sur port RJ45 Ethernet (versions TCP)
- Adresses IP fixes ou DHCP
- Fonction passerelle RTU ⇔ TCP (versions TCP, jusqu'à 32 esclaves)
- Émetteur d'impulsions paramétrable (affectation, longueur, constante)
- Comptage en double tarif par contact externe
- Alimentation auxiliaire 230 Vca
- Boîtier 4 modules (72 mm), fixation rail-DIN
- Caches-bornes plombables (anti-fraude et sécurité)
Mesures disponibles :
- Tensions simples et composées, fréquence
- Courant par phase et total
- Puissances active, réactive, apparente (PQS) par phase et total
- Facteur de puissance par phase et total
- Énergies active, réactive, apparente, importées et exportées, par phase et total, en double tarif
- Distorsions harmoniques tension et courant
- Demandes maximales et moyennes, valeurs extrêmes
Précision : classe 0,5 pour l'énergie active et les mesures instantanées.
Conformités : CE, RoHS, REACh
Standards : IEC61000, IEC61010, IEC62052, IEC62053.
Variantes et codes commandes
| Code commande | Capteur de courant | Communication | Produit stocké |
|---|---|---|---|
| MCX4-34V | TC ou Rogowski MTCR | RS485 Modbus RTU | ✓ |
| MCX4-34V-TCP | TC ou Rogowski MTCR | RS485 Modbus RTU + Modbus TCP/IP | ✓ |
| MCX4-3415-TCP | TC /1A ou /5A | RS485 Modbus RTU + Modbus TCP/IP | ✓ |
Produits associés
Boucles Rogowski compatibles (compteurs MCX4-34V) : MTCR-24-300, MTCR-36-600, MTCR-100-1000, MTCR-150-3000, MTCR-200-6000
Transformateurs de courant compatibles (compteurs MCX4-3415) : TC à secondaire 1A ou 5A — voir la catégorie Transformateurs de courant
enerpro_mcx_presentation.pdfmcx4_fiche.pdfmcx4-34v-15_notice_complete_fr.pdfmcx4-34_table_modbus_fr.pdf
PROVELIAH vous accompagne dans le choix du compteur, du mode de raccordement (TC ou Rogowski) et de l'architecture de communication adaptée à votre installation.
Le MCX4-34 est un compteur d'énergie multifonctions triphasé avec communication Modbus RS485 RTU et Ethernet TCP/IP, distribué en France par PROVELIAH.
Il accepte un raccordement par transformateur de courant (secondaire 1A ou 5A) ou par boucle de Rogowski modèles MTCR.
La version MCX4-34V-TCP intègre une fonction passerelle RS485 ⇔ Ethernet permettant de raccorder jusqu'à 32 appareils esclaves sur une boucle RS485.
Le MCX4-34 mesure les tensions, courants, puissances, facteur de puissance, énergies actives et réactives importées et exportées, et les distorsions harmoniques.
Sa précision de classe 0,5 le rend adapté à la supervision énergétique des bâtiments tertiaires, industriels et des installations de production d'énergie renouvelable.
Quelle est la différence entre le MCX4-34V et le MCX4-34V-TCP ?
Le MCX4-34V communique uniquement en Modbus RS485 RTU. Le MCX4-34V-TCP ajoute un port RJ45 Ethernet pour la communication Modbus TCP/IP, avec fonction passerelle RTU ⇔ TCP intégrée.
Le MCX4-34 peut-il servir de passerelle pour d'autres compteurs ?
Oui. En version TCP, il peut raccorder jusqu'à 32 appareils esclaves sur sa boucle RS485 et retransmettre l'ensemble des données en Modbus TCP sur le réseau Ethernet.
Quels capteurs de courant sont compatibles ?
Les versions MCX4-34V acceptent les boucles Rogowski MTCR (5 calibres disponibles de 300 A à 6000 A). La version MCX4-3415-TCP accepte les TC à secondaire 1A ou 5A. PROVELIAH propose les deux types de capteurs.
Le MCX4-34 convient-il pour les installations photovoltaïques ?
Oui. Grâce aux index distincts pour l'énergie importée (consommée) et exportée (produite), il est adapté aux applications éoliennes et photovoltaïques.
