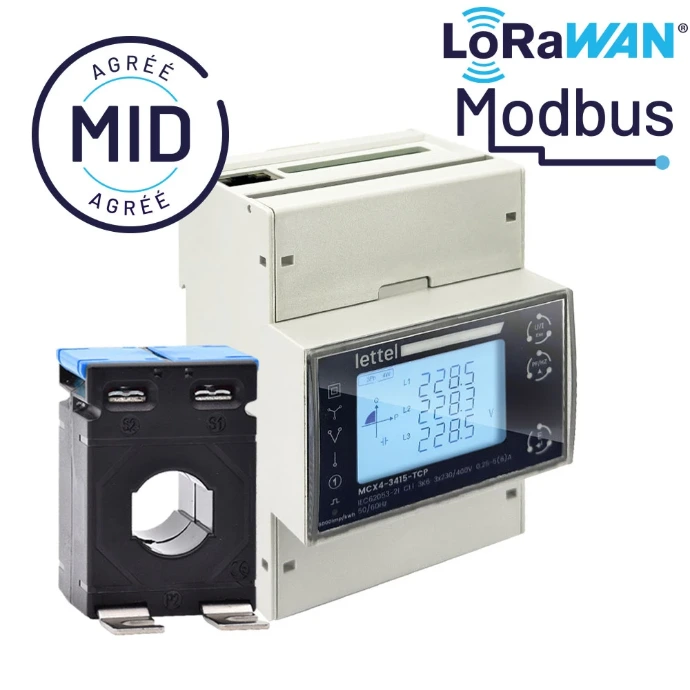

Compteur d'énergie MCX4-34XCT — LoRaWAN + Modbus, raccordement TC, certifié MID
Compteur multifonctions triphasé ou tétraphasé avec double communication LoRaWAN et Modbus RS485.
Raccordement par transformateur de courant. Disponible en simple, double ou quadruple tarifs, avec ou sans agrément MID.
Distribué par PROVELIAH.
Les données sont consultables en local sur l'afficheur LCD 4 lignes ou à distance via les protocoles LoRaWAN et Modbus RS485. La protection par mot de passe garantit la sécurité des données.
Caractéristiques principales :
- Réseaux triphasés ou tétraphasés
- Raccordement par TC à secondaire 1A ou 5A
- Communication LoRaWAN (télérelève longue portée, sans câblage)
- Communication Modbus RS485 RTU
- Émetteur d'impulsions programmable (unité, constante, durée)
- Simple, double ou quadruple tarifs selon version
- Agrément MID disponible (versions -M)
- Alimentation auxiliaire 230 Vca (400V sur demande)
- Boîtier 4 modules (72 mm), fixation rail-DIN
- Clavier à technologie sensitive (durée de vie allongée)
- Caches-bornes plombables (anti-fraude et sécurité)
- Accès au menu programmation protégé par mot de passe
Mesures disponibles :
- Énergie active totale exportée et importée
- Énergie réactive totale exportée et importée
- Tensions simples et composées, fréquence
- Courant par phase et du neutre
- Puissances active, réactive et apparente
- Facteur de puissance
- Distorsions harmoniques tension et courant (par phase et totale)
- Demandes maximales et moyennes
- Comptage des énergies sur 4 tarifs par programmation horaire
- Historiques des index d'énergie active mensuels sur 12 mois et quotidiens sur 31 jours
- Compteur de durée de mise sous tension et de charge
- Fonctionnalité double tarif (version MCX4-342CT) :
- Comptage des énergies en double tarif par contact externe
Conformités : CE, RoHS, REACh
Standards : IEC61000-4-2/3/4/5/6/8/11, IEC61010-1, IEC62052-23, IEC62053-22, IEC61557-12, IEC60068.
Applications : télérelève et supervision énergétique à distance, bâtiments tertiaires et industriels étendus, sites multi-compteurs, smart-grid, facturation énergétique conforme MID, réduction des interventions sur site.
Variantes et codes commandes
| Code commande | Nombre de tarifs | Agrément MID | Produit stocké |
|---|---|---|---|
| MCX4-340CT | Simple | — | ✓ |
| MCX4-340CT-M | Simple | Oui | ✓ |
| MCX4-342CT | Double (contact externe) | — | ✓ |
| MCX4-342CT-M | Double (contact externe) | Oui | ✓ |
| MCX4-341CT | Quadruple (programmation horaire) | — | ✓ |
| MCX4-341CT-M | Quadruple (programmation horaire) | Oui | ✓ |
Produits associés
Transformateurs de courant compatibles :
TC à secondaire 1A ou 5A — voir la catégorie Transformateurs de courant (Capter l'énergie)
enerpro_mcx_presentation.pdf
MCX4-34xCT_notice_fr.pdfMCX4_table_modbus_fr.pdf
PROVELIAH vous accompagne dans le choix de la version (tarification, agrément MID), le dimensionnement des TC et le déploiement de votre infrastructure LoRaWAN.
Le MCX4-34XCT est un compteur d'énergie multifonctions triphasé ou tétraphasé avec communication LoRaWAN et Modbus RS485, distribué en France par PROVELIAH.
Il est disponible en versions simple, double ou quadruple tarifs, avec ou sans agrément MID pour la facturation énergétique conforme.
Le raccordement s'effectue par transformateur de courant à secondaire 1A ou 5A, compatible avec les réseaux triphasés et tétraphasés.
Grâce à la technologie LoRaWAN, le MCX4-34XCT permet la télérelève et le suivi à distance des consommations, sans câblage dédié, même dans des bâtiments étendus ou des sites industriels.
La version MCX4-341CT offre un comptage sur 4 tarifs programmables avec historique des index d'énergie sur 12 mois et 31 jours.
Le MCX4-34XCT est conforme aux normes IEC61010, IEC62052, IEC62053 et IEC61557, et certifié CE, RoHS, REACh.
Quelle est la différence entre les versions MCX4-340CT, MCX4-342CT et MCX4-341CT ?
Le MCX4-340CT fonctionne en simple tarif. Le MCX4-342CT gère le double tarif par contact externe. Le MCX4-341CT offre le quadruple tarif par programmation horaire, avec en plus l'historique des index d'énergie sur 12 mois et 31 jours.
Que signifie le suffixe -M dans le code commande ?
Le suffixe -M indique la certification MID. Cette certification garantit la précision de la mesure pour la facturation énergétique, conformément à la directive européenne sur les instruments de mesure.
Le MCX4-34XCT peut-il fonctionner sans réseau LoRaWAN ?
Oui. Le compteur intègre également une communication Modbus RS485 et un émetteur d'impulsions. Il peut être utilisé en mode filaire classique, indépendamment du LoRaWAN.
Quels transformateurs de courant sont compatibles ?
Le MCX4-34XCT accepte les TC à secondaire 1A ou 5A. PROVELIAH propose une gamme complète de transformateurs de courant adaptés à toutes les puissances.
Le MCX4-34XCT convient-il pour la facturation entre locataires ?
Oui. Les versions certifiées MID (-M) sont conformes aux exigences de la facturation énergétique. La version MCX4-341CT-M, avec ses 4 tarifs et son historique, est particulièrement adaptée à la répartition des charges en multi-sites ou copropriétés.
