Plénums et distribution d’air AERAULIQA
Organisez votre réseau VMC avec les plénums et boîtes de distribution AERAULIQA proposés par PROVELIAH.
Les familles PLMP, PLML, PLMLC, PLMLCS et PLMPS couvrent plusieurs configurations, de la répartition entre les branches au raccordement des terminaux de soufflage et d’extraction.
Une gamme à sélectionner selon les conduits, les bouches ou grilles et la place disponible, notamment en VMC double flux résidentielle et petit tertiaire.
De la répartition de l’air au raccordement des terminaux

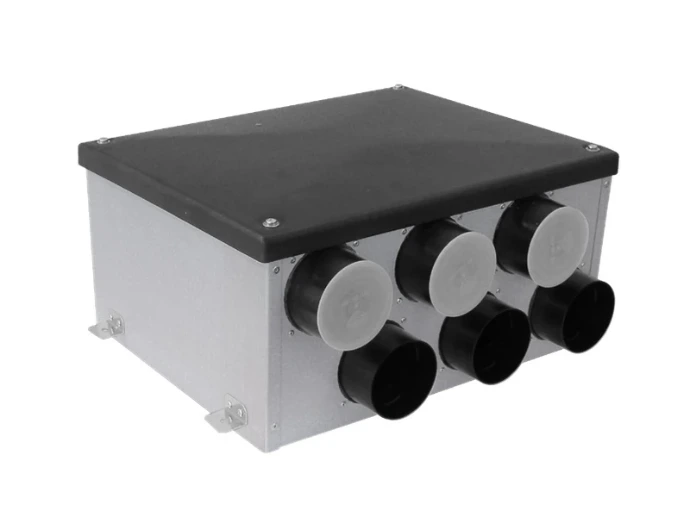

Les boîtes de distribution multi-sorties relient plusieurs branches du réseau : elles répartissent l’air au soufflage ou regroupent les débits en extraction. Les plénums de raccordement des terminaux assurent, quant à eux, la liaison avec une bouche ou une grille. Le rôle et la position dans le réseau se choisissent selon la référence.
En VMC double flux, les circuits de soufflage et d’extraction restent distincts. Le choix des composants tient compte du débit prévu, du nombre de branches, des diamètres, de l’orientation des piquages et de l’accès pour la pose et l’entretien.
Les familles et leurs configurations
PLMP : la famille comprend des boîtes de distribution et des plénums de raccordement de terminaux. Exemple : le PLMP 125 4×75 possède un raccordement principal Ø 125 mm et quatre piquages pour conduits CNDFLB 75/63.
PLML : plénums de soufflage ou d’extraction pour grilles. Le PLML 200×200 2×75 dispose de deux piquages latéraux pour conduits CNDFLB 75/63.
PLMLC : plénums de soufflage ou d’extraction avec des configurations de raccordement spécifiques. Le PLMLC 200×100 1×75 comporte un piquage sur le petit côté pour conduit CNDFLB 75/63.
PLMLCS : le PLMLCS 300×100 1×90 associe un registre réglable à un piquage sur le petit côté pour conduit CNDFLB 90/75.
PLMPS : le PLMPS 300×100 1×90 est un plénum pour grille rectangulaire, avec registre réglable et piquage arrière pour conduit CNDFLB 90/75.
Quels plénums pour votre installation VMC ?
Présentez votre réseau, les conduits et les terminaux retenus, ainsi que les contraintes de passage.
PROVELIAH vous accompagne dans la sélection des références et la préparation de votre devis.
PROVELIAH distribue les plénums et boîtes de distribution AERAULIQA des familles PLMP, PLML, PLMLC, PLMLCS et PLMPS pour les réseaux VMC, notamment double flux en résidentiel et petit tertiaire.
La gamme comprend des boîtes de distribution multi-sorties et des plénums de raccordement de bouches ou de grilles. La fonction, le nombre de piquages et leur orientation dépendent de la référence choisie.
Les références PLMLCS 300×100 1×90 et PLMPS 300×100 1×90 intègrent un registre réglable et se raccordent au conduit CNDFLB 90/75. Leur piquage est respectivement placé sur le petit côté et à l’arrière.
Une boîte de distribution répartit l’air entre plusieurs branches au soufflage ou regroupe les débits en extraction. Un plénum de terminal raccorde une bouche ou une grille aux conduits. Ces composants occupent des positions différentes dans le réseau ; la référence se choisit en fonction du rôle attendu.
