ACOUSTIC CC150 diamètre 16
ACOUSTIC CC150 diamètre 16 est un système de plancher chauffant hydraulique sec sur panneaux rainurés en fibres de bois, destiné aux pièces sèches.
Distribué par PROVELIAH, il associe des plaques aluminium profilées à un réseau de tubes de diamètre 16 mm au pas de 150 mm.
Deux épaisseurs et deux géométries permettent de préparer la pose en rénovation ou sur planchers légers, selon le support et la composition du plancher.

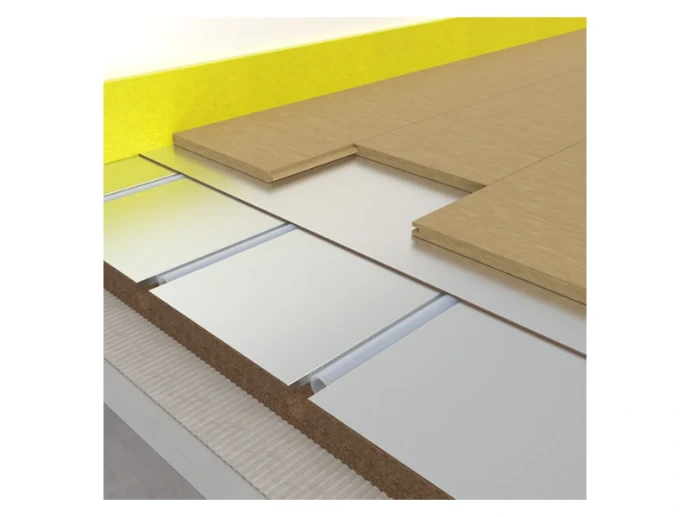

Les panneaux rainurés organisent la pose du réseau et les plaques aluminium profilées diffusent la chaleur. Ce système sec s’adresse aux pièces sèches, notamment en rénovation et sur planchers légers. Le choix se prépare avec les plans, le support et le revêtement envisagé.
Les principaux repères du système
- Panneaux rainurés en fibres de bois de 1 200 x 600 mm.
- Tube compatible : diamètre 16 mm - entraxe : 150 mm.
- Diffusion par plaques aluminium profilées associées au réseau.
- Pose en système sec - usage en pièces sèches.
Quatre références de panneaux
- Straight 24 mm - F-062942.
- Straight 36 mm - F-2069866.
- Round 24 mm - F-062966.
- Round 36 mm - F-2069873.
Plaque de diffusion associée
W-3000002 - Triple plaque de diffusion aluminium pour tube de diamètre 16 mm et entraxe de 150 mm. Dimensions : 1 000 x 390 x 0,40 mm. Les panneaux, les plaques et les composants du réseau sont à préciser dans la demande de devis.
Préparer l’intégration
Les géométries Straight et Round et les quantités se préparent avec le tracé des boucles.
L’épaisseur de 24 ou 36 mm se choisit avec le support et l’ensemble des couches du plancher fini.
Vérifiez aussi le revêtement, les besoins de chauffage, le générateur, les températures d’eau et l’emplacement des collecteurs.
Transmettez vos plans, les surfaces, la nature du support et la hauteur disponible.
Précisez le revêtement envisagé, le générateur et les températures d’eau prévues.
Nous vous aidons à définir les panneaux, les plaques aluminium et les composants nécessaires à votre projet.
ACOUSTIC CC150 diamètre 16 est un système de plancher chauffant hydraulique sec distribué par PROVELIAH. Il associe des panneaux rainurés en fibres de bois à des plaques aluminium profilées, pour les pièces sèches.
Les panneaux mesurent 1 200 x 600 mm et se déclinent en géométries Straight et Round, chacune disponible en 24 ou 36 mm. Le réseau utilise un tube de diamètre 16 mm avec un entraxe de 150 mm.
La plaque aluminium W-3000002 mesure 1 000 x 390 x 0,40 mm. Le choix des panneaux et des composants tient compte du support, du tracé des boucles, du revêtement et de la hauteur totale disponible.
