HEATPEX DELTA HP

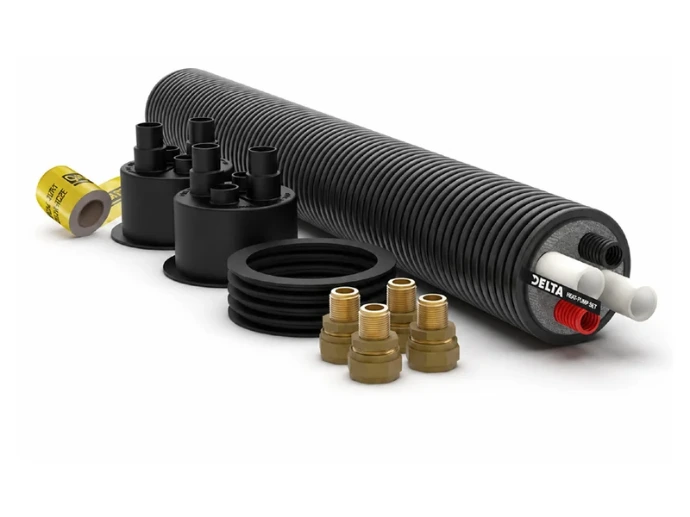

HEATPEX DELTA HP est une liaison pré-isolée dédiée au raccordement des pompes à chaleur monobloc.
Distribuée par PROVELIAH, elle réunit deux tubes PEX-a pour le départ et le retour hydrauliques et deux gaines pour le passage des câbles d’alimentation et de commande.
Trois configurations permettent d’adapter les diamètres au projet.
Cette organisation facilite la liaison entre une unité extérieure éloignée et le bâtiment, selon le débit, la longueur et les contraintes d’implantation.
DELTA HP organise dans une même enveloppe le départ et le retour d’eau ainsi que les passages nécessaires aux câbles de la PAC. Cette solution permet de préparer un parcours commun entre l’unité monobloc et le bâtiment. L’éloignement de la machine se définit avec le dimensionnement hydraulique, les contraintes électriques et le tracé.
Applications
Raccordement de PAC monobloc en résidentiel et petit tertiaire, notamment lorsque l’unité extérieure est éloignée du bâtiment. En rénovation, le choix tient compte des accès, des traversées et des interfaces avec l’installation existante.
Construction et principaux repères
- Deux tubes porteurs en PEX-a pour le départ et le retour.
- Deux gaines pour le passage des câbles d’alimentation et de commande.
- Isolation en mousse PE flexible.
- Gaine extérieure PE-HD annelée, résistante aux UV.
- Classe PN6, série SDR11 ; température maximale annoncée de 95 °C selon les conditions d’utilisation.
Trois configurations de liaison DELTA HP
DELTA HP 2 x 25 / 125
- Deux tubes de diamètre extérieur 25 mm et d’épaisseur 2,3 mm ; gaine extérieure 125 mm.
- Deux conduits pour câbles de 25 mm ; masse 1,26 kg/m.
- Référence : 71502510000W.
DELTA HP 2 x 32 / 125
- Deux tubes de diamètre extérieur 32 mm et d’épaisseur 2,9 mm ; gaine extérieure 125 mm.
- Deux conduits pour câbles de 25 mm ; masse 1,49 kg/m.
- Référence : 71503210000W.
DELTA HP 2 x 40 / 160
- Deux tubes de diamètre extérieur 40 mm et d’épaisseur 3,7 mm ; gaine extérieure 160 mm.
- Deux conduits pour câbles de 32 mm ; masse 1,74 kg/m.
- Référence : 71504010000W.
Conditionnement et préparation de la liaison
- Conditionnement en couronnes de 100 m.
Le choix dépend du débit demandé par la PAC, de la longueur et des pertes de charge de la liaison, ainsi que des raccordements et des besoins de passage des câbles. Les accessoires et la composition de la fourniture se précisent au devis.
Préparer la liaison et votre devis
Pour sélectionner la configuration et les composants nécessaires, précisez :
- Marque et modèle de PAC monobloc, implantation prévue.
- Débit requis, longueur du parcours et diamètre hydraulique recherché.
- Fluide, températures et pression de service de l’installation.
- Besoins de passage des câbles d’alimentation et de commande.
- Tracé, courbes, traversées et conditions de pose.
- Raccordements côté PAC et côté bâtiment.
- Accès, contraintes de chantier et accessoires à prévoir.
Préparer votre projet DELTA HP
Indiquez la marque et le modèle de votre PAC, le débit requis et la longueur du parcours.
Précisez les diamètres, les raccordements et les besoins de passage des câbles.
Joignez un plan avec l’emplacement de l’unité extérieure, les traversées et les contraintes de pose pour préparer la liaison et ses accessoires.
HEATPEX DELTA HP est une liaison pré-isolée pour PAC monobloc. Elle réunit deux tubes PEX-a pour le départ et le retour et deux gaines destinées au passage des câbles d’alimentation et de commande.
La gamme comprend trois configurations : 2 x 25 / 125, 2 x 32 / 125 et 2 x 40 / 160. Les deux premières comportent des conduits pour câbles de 25 mm ; la troisième, des conduits de 32 mm.
DELTA HP est proposé en couronnes de 100 m. La configuration et la longueur de liaison se choisissent selon la PAC, le débit, le tracé, les raccordements et les besoins de passage des câbles.
