HEATPEX DELTA PEX HEAT DUO

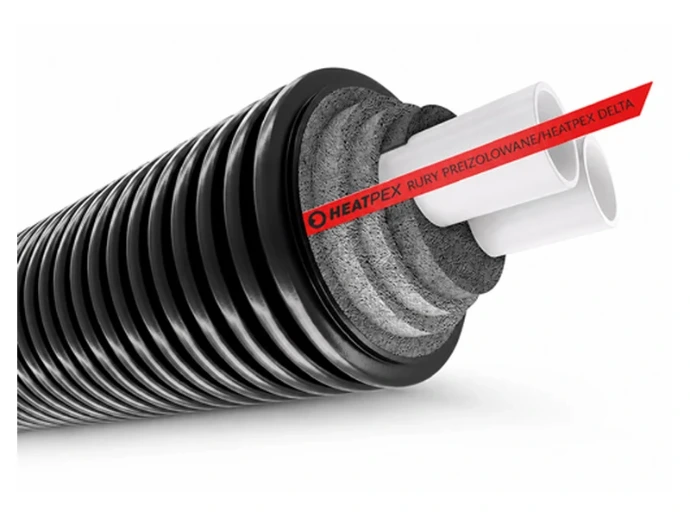

HEATPEX DELTA PEX HEAT DUO réunit le départ et le retour de chauffage dans une même enveloppe pré-isolée.
Distribuée par PROVELIAH, cette liaison associe deux tubes PEX-a avec barrière EVOH, une isolation et une gaine extérieure annelée.
Elle s’utilise entre bâtiments, vers une chaufferie ou pour raccorder une PAC.
Sept configurations permettent de choisir les diamètres des tubes et de la gaine selon le débit, la longueur et les contraintes du parcours.
La configuration DUO rassemble deux lignes hydrauliques dans une seule enveloppe. Elle facilite l’organisation d’un départ et d’un retour de chauffage lorsqu’ils suivent le même tracé. Le dimensionnement des tubes, le passage de la gaine et les raccordements se préparent ensemble pour intégrer la liaison au réseau.
Applications
Liaisons de chauffage entre bâtiments, raccordements de PAC et réseaux enterrés selon la conception du projet. DUO s’intègre en neuf et en rénovation, notamment pour des installations de chauffage collectif ou tertiaire.
Construction et principaux repères
- Deux tubes porteurs PEX-a avec barrière anti-diffusion d’oxygène EVOH.
- Isolation en mousse PE réticulée à cellules fermées.
- Gaine extérieure PE-HD annelée double paroi, résistante aux UV.
- Classe de pression : PN6. Série dimensionnelle des tubes : SDR11.
- Température maximale annoncée : 95 °C, selon les conditions d’utilisation.
Sept configurations pour cinq diamètres porteurs
Configuration et référence du catalogue PROVELIAH
- 2 x 25 mm / gaine 125 mm : 706125025.
- 2 x 32 mm / gaine 125 mm : 706125032.
- 2 x 25 mm / gaine 160 mm : 706160025.
- 2 x 32 mm / gaine 160 mm : 706160032.
- 2 x 40 mm / gaine 160 mm : 706160040.
- 2 x 50 mm / gaine 200 mm : 706200050.
- 2 x 63 mm / gaine 200 mm : 706200063.
Conditionnement et préparation de la liaison
- Couronnes jusqu’à 100 m.
- Dans la notation 2 x 32 / 160, les deux tubes porteurs ont un diamètre extérieur de 32 mm et la gaine un diamètre extérieur de 160 mm.
Le débit et la longueur de liaison orientent le diamètre des tubes. La gaine se sélectionne parmi les configurations proposées, en tenant compte des traversées et des contraintes du chantier. La longueur en couronne est un conditionnement ; le parcours se dimensionne selon l’installation.
Préparer la liaison et votre devis
Pour sélectionner la configuration et les composants nécessaires, précisez :
- Application, architecture départ/retour et débit à transporter.
- Longueur du parcours et emplacement des équipements.
- Configuration recherchée : diamètre des deux tubes et de la gaine.
- Fluide, températures et pression de service prévues.
- Parcours enterré ou extérieur, courbes et conditions de pose.
- Traversées, accès et zones à franchir sur le chantier.
- Raccordements à la chaufferie, à la PAC, à la sous-station ou au réseau existant.
Préparer votre projet DELTA PEX HEAT DUO
Indiquez la longueur, le débit et la configuration envisagée, avec le diamètre de gaine.
Précisez les conditions de service, le parcours, les traversées et les raccordements.
Avec votre schéma de principe, PROVELIAH vous aide à sélectionner la référence DUO et à préparer les raccords et accessoires associés.
DELTA PEX HEAT DUO regroupe deux tubes PEX-a dans une même enveloppe pré-isolée pour réaliser un départ et un retour de chauffage sur un parcours commun.
Chaque tube porteur comporte une barrière EVOH. L’ensemble associe une isolation en mousse PE réticulée à cellules fermées et une gaine PE-HD annelée double paroi résistante aux UV.
Les sept configurations présentées vont de 2 x 25 à 2 x 63 mm, avec des gaines de 125, 160 ou 200 mm selon la version. Le conditionnement peut atteindre 100 m par couronne.
