Appoint électrique & échange ECS
PROVELIAH vous aide à sélectionner l’appoint électrique et l’architecture d’échange de votre ballon ECS selon les usages, le générateur et le temps de recharge attendu.
THERMOCYLINDER intègre un serpentin XL et un appoint électrique.
TERMO XL propose plusieurs architectures de ballon et des kits d’appoint à sélectionner selon la configuration.
Le choix associe le stockage, les températures du circuit primaire, l’alimentation électrique et l’organisation hydraulique pour préparer un devis adapté.
L’échangeur transmet la chaleur du générateur à l’eau sanitaire stockée. L’appoint électrique peut compléter la production ou assurer un secours selon l’organisation retenue. Ces choix concernent les installations résidentielles, collectives et tertiaires avec ballon d’accumulation, notamment les projets PAC et les grands volumes ECS. Les pointes de puisage, les périodes de recharge et les contraintes d’exploitation orientent la configuration.
TERMO XL - Choisir l’appoint et l’échange
Les kits d’appoint se sélectionnent au devis selon le rôle attendu, la puissance nécessaire et l’alimentation électrique disponible.

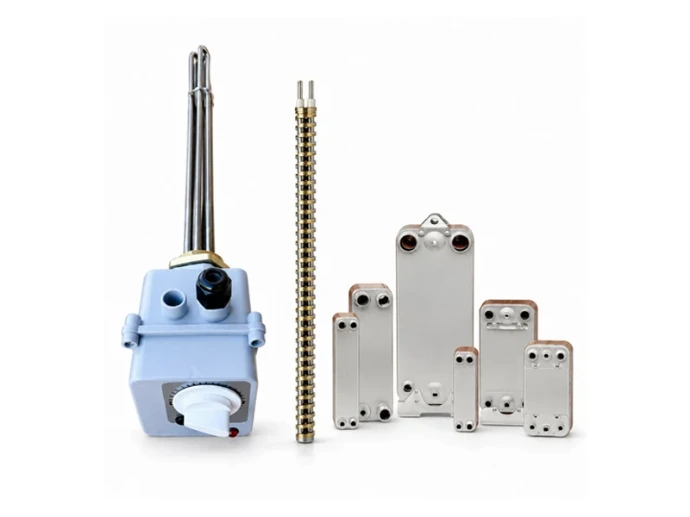

Kits d’appoint électrique
- Incoloy 825 : 12 ou 15 kW.
- Titane : 3, 6 ou 10 kW.
- Interface du ballon : piquage dédié 2 pouces femelle.
Quatre architectures de ballon
- Série I : sans serpentin, avec production ou échange externe défini au schéma.
- Série IX : un serpentin ; surface d’échange de 2,83 à 6,74 m² selon la capacité.
- Série IXX : deux serpentins pour les circuits définis au projet.
- Série IXL : serpentin XL ; surface d’échange de 5,93 à 9,67 m² selon la capacité.
L’architecture se choisit à la commande du ballon, selon le schéma hydraulique et les circuits primaires. La surface d’échange se sélectionne avec les températures disponibles et le temps de recharge recherché.
THERMOCYLINDER - Équipements intégrés
THERMOCYLINDER intègre un serpentin XL et un appoint électrique. La gamme est prévue pour les pompes à chaleur ENERGIE, avec une sélection adaptée au schéma hydraulique et au régime primaire.
- DHW200HP : capacité nominale 200 L ; serpentin XL 2,3 m² ; appoint 1 500 W.
- DHW300HP : capacité nominale 270 L ; serpentin XL 2,6 m² ; appoint 1 500 W.
- DHW500HP : capacité nominale 450 L ; serpentin XL 2,4 m² ; appoint 2 000 W.
Comparez le volume, la surface d’échange et l’appoint propres à chaque modèle avec les besoins ECS. La surface d’échange ne croît pas systématiquement avec la capacité.
Préparer l’installation et la demande de devis
Usages et temps de recharge
Décrivez les consommations, les pointes de puisage et les périodes de recharge. Précisez le temps de reconstitution du stockage attendu et les contraintes d’exploitation.
Ballon et générateur
Indiquez la référence, la capacité et le générateur envisagés. Précisez les températures du circuit primaire et les conditions hydrauliques disponibles.
Architecture et régulation
Définissez l’échange avec le générateur, le schéma hydraulique et la régulation attendue. Sur TERMO XL, précisez la série I, IX, IXX ou IXL recherchée.
Appoint et alimentation
Indiquez le rôle de l’appoint : complément, secours ou recharge à certaines périodes. Précisez la puissance envisagée et l’alimentation électrique disponible.
Implantation et interventions
Ajoutez les accès au local, les raccordements et les dégagements nécessaires à la maintenance. En remplacement, précisez les besoins de continuité de service.
Préparer votre sélection d’appoint et d’échange ECS
Indiquez le ballon, sa capacité, vos usages ECS, les pointes de puisage et le temps de recharge attendu.
Précisez le générateur, le régime primaire, l’architecture d’échange, le rôle et la puissance de l’appoint, ainsi que l’alimentation électrique.
Joignez le schéma hydraulique, la régulation attendue et les contraintes d’exploitation et d’accès.
L’appoint électrique et l’échange avec le générateur contribuent à reconstituer le stockage ECS. Leur sélection dépend du ballon, des usages, du régime primaire et du temps de recharge attendu.
THERMOCYLINDER intègre un serpentin XL et un appoint de 1 500 ou 2 000 W selon modèle. TERMO XL propose quatre architectures de ballon et des kits d’appoint sélectionnés selon la configuration.
La préparation du devis associe le stockage, le générateur, les températures du circuit primaire, le rôle de l’appoint et l’alimentation électrique, avec le schéma hydraulique et la régulation.
