Raccordement, bouclage & maintenance ECS
PROVELIAH vous aide à préparer les raccordements et l’intégration de vos ballons ECS, en neuf, en remplacement ou en adaptation de l’existant.
Les interfaces THERMOCYLINDER varient selon le modèle ; TERMO XL répond aux contraintes des installations de grands volumes.
Le schéma hydraulique, le bouclage éventuel et les conditions d’exploitation guident la sélection.
Anticipez aussi les accès de manutention, les dégagements et les interventions futures pour organiser le chantier et préparer votre devis.
L’intégration d’un ballon ECS se prépare avec ses raccordements, le réseau sanitaire et le bouclage éventuel. En remplacement, les interfaces existantes et les possibilités de coupure déterminent aussi l’organisation du chantier. Pour les grands volumes, prévoyez les accès de livraison, la manutention et l’espace nécessaire à l’entretien, en cohérence avec les usages et l’exploitation du site.
THERMOCYLINDER - Raccordements par modèle
Les interfaces eau chaude et eau froide dépendent de la référence exacte du ballon. Vérifiez-les avec les raccordements existants ou prévus.
DHW200HP - Capacité nominale 200 L
- Eau chaude : G 3/4 femelle ; eau froide : G 3/4 femelle.
DHW300HP - Capacité nominale 270 L
- Eau chaude : G 3/4 femelle ; eau froide : G 3/4 femelle.
DHW500HP - Capacité nominale 450 L
- Eau chaude : G 1 mâle ; eau froide : G 1 mâle.
Bouclage et maintenance

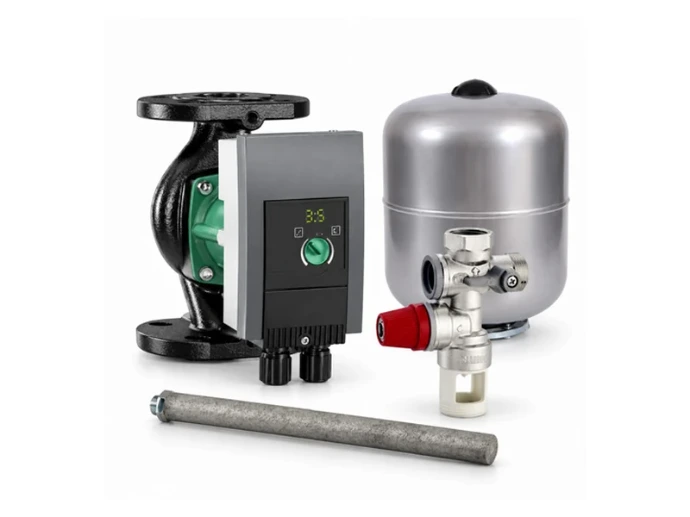

Les trois modèles disposent d’un raccord dédié à la recirculation ECS. Le bouclage éventuel se prépare avec le schéma hydraulique et les conditions d’exploitation. La gamme comporte une anode magnésium ; prévoyez son accessibilité pour les opérations d’entretien.
TERMO XL - Intégrer les grands volumes
- Raccordements pour gros débits ECS selon la gamme, à préciser avec la référence et le projet.
- Organisation de plusieurs ballons en parallèle possible selon le dimensionnement.
L’installation se définit à partir des besoins ECS, du schéma hydraulique et de l’exploitation. Les liaisons et composants nécessaires à une mise en parallèle se sélectionnent selon cette conception.
Vérifiez les accès de livraison et de manutention, l’emplacement dans le local technique et les dégagements de maintenance. En remplacement, anticipez les étapes du chantier et les besoins de continuité de service.
Préparer l’installation et la demande de devis
Ballon et contexte du projet
Identifiez la référence, la capacité et le contexte : neuf, remplacement ou adaptation. Précisez les usages ECS, les pointes de puisage et les contraintes d’exploitation.
Interfaces et schéma hydraulique
Relevez les raccordements existants, leurs dimensions et leur position. Joignez le schéma hydraulique et précisez les interfaces à reprendre ou à créer.
Bouclage éventuel
Décrivez le réseau de recirculation existant ou prévu et son organisation. Le raccord dédié du ballon s’intègre au schéma retenu pour le projet.
Manutention et accès de maintenance
Vérifiez le cheminement jusqu’au local, les dégagements et l’accès aux raccordements. Prévoyez les zones d’intervention et la possibilité de démonter les éléments concernés lors de l’entretien.
Continuité de service
En remplacement ou adaptation, précisez les périodes de coupure possibles, les étapes de l’intervention et les contraintes d’accès au site.
Préparer le raccordement et l’entretien de votre ECS
Indiquez la référence et la capacité du ballon, les usages ECS et le contexte du projet.
Joignez le schéma hydraulique, les raccordements existants et l’organisation du bouclage éventuel.
Précisez les accès de livraison et de manutention, les dégagements de maintenance, les contraintes d’exploitation et les besoins de continuité de service.
Le raccordement, le bouclage éventuel et l’accès de maintenance se préparent avec le ballon, le réseau sanitaire et les contraintes d’exploitation, en neuf comme en remplacement.
THERMOCYLINDER DHW200HP et DHW300HP disposent de raccords eau chaude et eau froide G 3/4 femelle ; DHW500HP utilise du G 1 mâle. Les trois modèles comportent un raccord de recirculation ECS.
TERMO XL permet d’organiser des installations de grands volumes, avec plusieurs ballons en parallèle selon le dimensionnement. Les raccordements, les accès et les dégagements se définissent avec le schéma du projet.
