MAE96-4RJ – Centrale de mesure multi-circuits Modbus avec Data Logger et sortie relais
Mesurez, enregistrez et pilotez jusqu'à 4 circuits triphasés ou 12 monophasés depuis un seul appareil encastrable 96×96 mm.
Précision classe 0,5S, connectique Enerclip RJ12, communication Modbus RS485.
Distribué par PROVELIAH.
Description
La centrale de mesure MAE96-4RJ permet une mesure complète et précise de 4 circuits triphasés ou 12 monophasés. Conçue pour l'encastrement en porte d'armoire électrique (découpe 91×91 mm), elle centralise mesure, enregistrement et pilotage dans un format compact.
Caractéristiques techniques
Mesures :
- Jusqu'à 12 circuits monophasés ou 4 circuits triphasés/tétra
- Mesure de courant par transformateurs de courant Enerclip à connectique RJ12
- Mesure de tension directe ou sur transformateurs de tension
- Précision énergie active : classe 0,5S
Grandeurs mesurées : Énergies actives et réactives (importées/exportées) · tension · courant · puissances actives, réactives et apparentes · facteur de puissance · fréquence · demandes · valeurs extrêmes · déséquilibres · harmoniques jusqu'au rang 31Électriques :
- Alimentation auxiliaire : 36 … 270 Vca/cc
Physiques :
- Boîtier face avant 96×96 mm, encastrable dans découpe 91×91 mm
- Afficheur LCD rétroéclairé, 4 lignes d'affichage
Communication :
- Émetteur d'impulsions sur énergie active
- Modbus RTU sur port RS485
Entrées/Sorties :
- 6 entrées digitales et 1 sortie relais programmable
mae96-4rj_notice_fr.pdf
enerclip_presentation.pdf
MAE96-4RJ_table_modbus.pdf
Fonctionnalités, avantages & applications
Fonctionnalités
Pilotage de circuits et alarmes : Le relais est programmable sur atteinte de seuil mini ou maxi de courant, tension, puissance ou déséquilibre entre phases, permettant :
- Protection des circuits électriques
- Fonctions d'alarme en cas d'avarie ou signal inapproprié
- Délestage automatique en cas de surcharge
Remontée d'état de circuits : Les 6 entrées digitales permettent de connaître l'état de circuits ou appareils annexes et d'alerter en cas de défaillance ou coupure.
Enregistrement des données (Data Logger) : Index d'énergies et de puissance enregistrés selon une fréquence programmable par pas de 1 minute. Capacité : 16 000 lignes de données, consultables depuis le logiciel et exportables au format .csv.
Avantages
- Compacité : Analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil en porte d'armoire

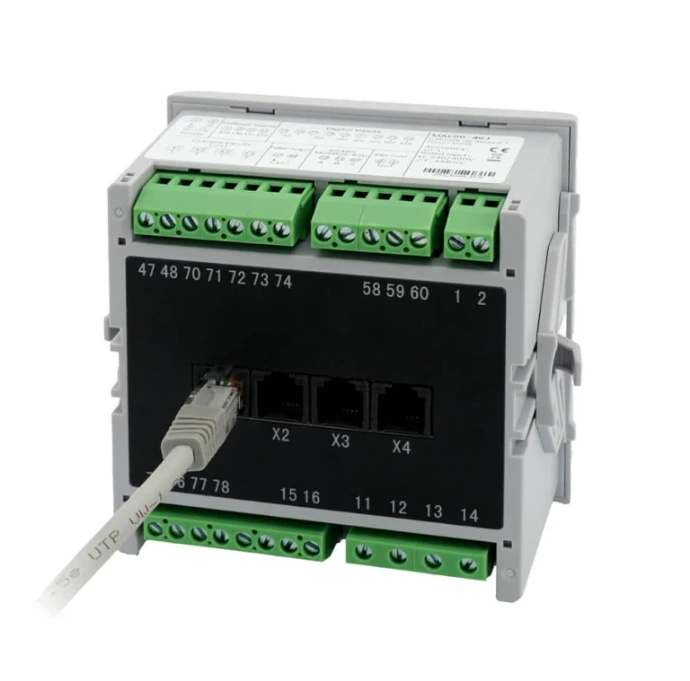

- Simplicité d'installation : Raccordement des TC par cordon RJ12 – réduction du temps de câblage et zéro risque d'erreur. Capteurs ouvrants : installation sans déconnexion du circuit mesuré
- 1 adresse Modbus par appareil : Multipliez le nombre de circuits mesurés par boucle RS485
- Supervision : Visualisation sur afficheur défilant ou logiciel complet fourni gratuitement. Possibilité de nommer les circuits pour une identification claire
Applications
Instrument idéal pour rajouter des points de mesure de circuits divisionnaires dans les armoires électriques existantes. Principalement déployée dans le cadre d'une mise en conformité aux décrets Tertiaire ou BACS.
Normes et certifications
CE, RoHS, REACh. Garantie 3 ans.
Produits associés
- TC fermés : MSC-TCF
- TC ouverts : MSC-TCO
- Boucles Rogowski : MSC-TCR
- Passerelle de communication : MGLW868 (protocole radio LoRaWAN)
Besoin d'une solution de comptage multi-circuits pour vos armoires existantes ?
Contactez PROVELIAH pour un devis personnalisé et un accompagnement technique dédié.
La MAE96-4RJ est une centrale de mesure multi-circuits Enerclip capable de mesurer jusqu'à 4 circuits triphasés ou 12 monophasés.
La précision de mesure d'énergie active de la MAE96-4RJ est de classe 0,5S.
La MAE96-4RJ intègre un Data Logger de 16 000 lignes avec export CSV et une sortie relais programmable.
Le format encastrable 96×96 mm de la MAE96-4RJ permet une intégration directe en porte d'armoire électrique.
La MAE96-4RJ communique en Modbus RTU sur port RS485 et dispose de 6 entrées digitales pour la remontée d'état.
La MAE96-4RJ est conforme CE, RoHS et REACh et bénéficie d'une garantie de 3 ans.
Combien de circuits la MAE96-4RJ peut-elle mesurer simultanément ?
Jusqu'à 4 circuits triphasés ou 12 circuits monophasés, avec une seule adresse Modbus.
La MAE96-4RJ enregistre-t-elle les données de consommation ?
Oui, le Data Logger intégré enregistre jusqu'à 16 000 lignes d'index d'énergies et de puissance, exportables au format .csv.
