Centrales de mesure multi-circuits — Analyser l'énergie en détail
Mesurez, analysez et supervisez jusqu'à 24 circuits électriques depuis un seul point.
Centrales de mesure LETTEL : précision classe 0,5S, communication Modbus, Ethernet ou LoRa, intégration GTB native.
Centrales multi-circuits rail DIN : MAP4 et MAP6
Les centrales de mesure MAP4 et MAP6 sont conçues pour l'analyse simultanée de plusieurs circuits électriques dans un seul boîtier rail DIN.

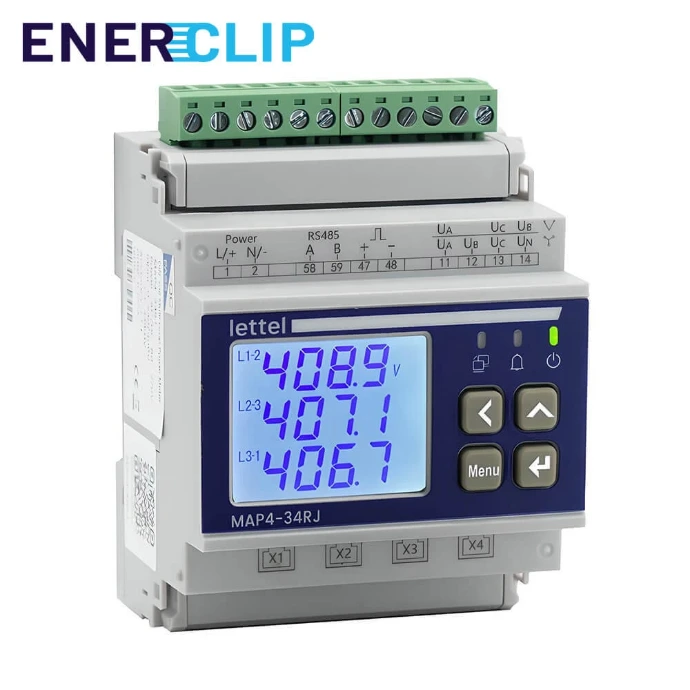

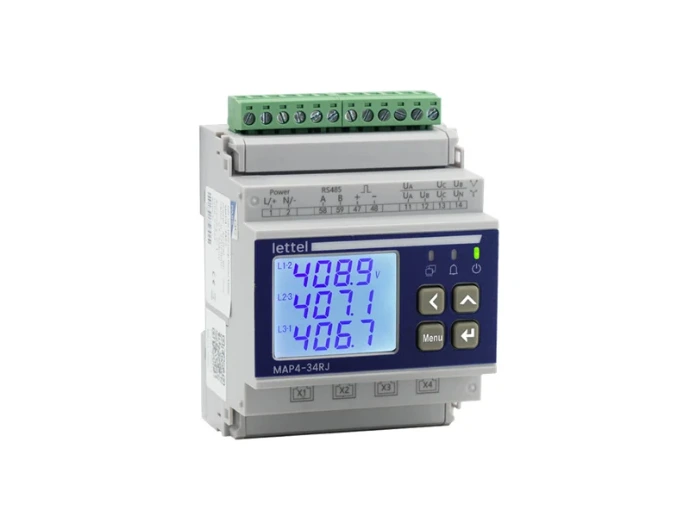

MAP4-34RJ-TCP — 4 circuits triphasés / 12 monophasés
- Boîtier compact 4 modules (70 mm), rail DIN
- Afficheur LCD rétroéclairé 3 lignes
- Mesure par TC Enerclip à connectique RJ12
- Précision énergie active : classe 0,5S
- Communication : Modbus TCP/IP (Ethernet RJ45) + Modbus RTU (RS485) + émetteur d'impulsions
- Version IO : 4 entrées digitales + 2 sorties relais programmables
- Alimentation : 80–270 Vca

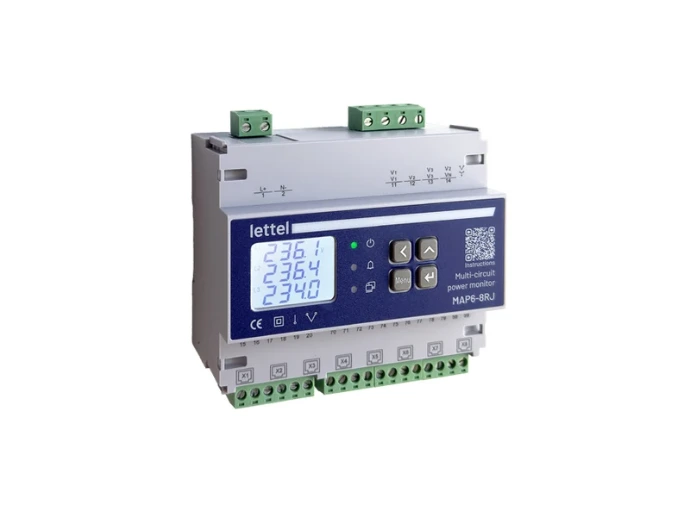

MAP6-8RJ — 8 circuits triphasés / 24 monophasés
- Boîtier 6 modules (108 mm), rail DIN
- Mesure par TC Enerclip RJ12 et/ou transformateurs de tension
- Précision énergie active : classe 0,5S
- Communication selon versions : RS485 Modbus, Ethernet TCP/IP, LoRa, émetteurs d'impulsions
- 8 entrées digitales + 3 sorties relais programmables
- Alarmes programmables, renommage des circuits, choix de séquence de phase U/I
- Harmoniques jusqu'au rang 31
- Logiciel de supervision fourni gratuitement
- Alimentation : 80–270 Vca
Multi-mesure complète (MAP4 et MAP6) : Énergies actives et réactives (importées/exportées) · tension · courant · puissances actives, réactives et apparentes · facteur de puissance · fréquence · demandes · valeurs extrêmes · déséquilibres · harmoniques jusqu'au rang 31.

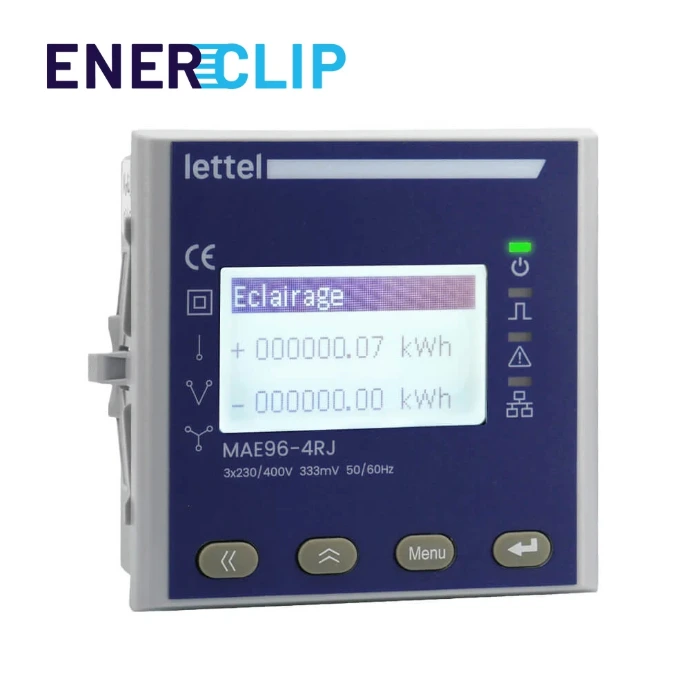

Centrale encastrable avec data logger : MAE96-4RJ
La centrale MAE96-4RJ combine mesure multi-circuits, enregistrement de données et sortie relais dans un format encastrable 96×96 mm.
- Mesure jusqu'à 12 circuits monophasés ou 4 circuits triphasés/tétra
- Mesure de courant par TC Enerclip RJ12, mesure de tension directe ou sur TT
- Précision énergie active : classe 0,5S
- Afficheur LCD rétroéclairé 4 lignes
- Communication : Modbus RTU (RS485) + émetteur d'impulsions
- Version IO-TCP : 6 entrées digitales + 1 sortie relais programmable
- Alimentation large : 36–270 Vca/cc
- Boîtier face avant 96×96 mm, encastrement dans découpe 91×91 mm
- Data Logger intégré : enregistrement local des données de consommation
Multi-mesure : énergies actives et réactives · tension · courant · puissances · facteur de puissance · fréquence · demandes · valeurs extrêmes · harmoniques.
Cas d'usage : idéal pour les installations nécessitant un affichage local en porte de tableau, avec enregistrement autonome des données et pilotage d'alarmes.
Modules de mesure Enerclip : MSC-M4 et MSC-N2
Les modules MSC-M4 et MSC-N2 sont les briques élémentaires de la solution Enerclip. Ultra-compacts (1 module, 18 mm), ils s'empilent sur rail DIN pour constituer un système de mesure sur mesure.
MSC-M4 — Module de mesure avec extensions
- Mesure 1 circuit triphasé/tétra ou 3 monophasés
- 3 TC Enerclip (fermés, ouvrants ou Rogowski) via RJ12
- Précision : énergie active classe 0,5S, courant classe 0,2, harmoniques rang 31 classe A
- Alimentation auxiliaire : 80–270 Vca/cc
- Communication : Modbus RTU (RS485)
- Module d'extension MSC-ME : ajout de sondes de température, entrées digitales, sorties relais, contrôleur d'isolement

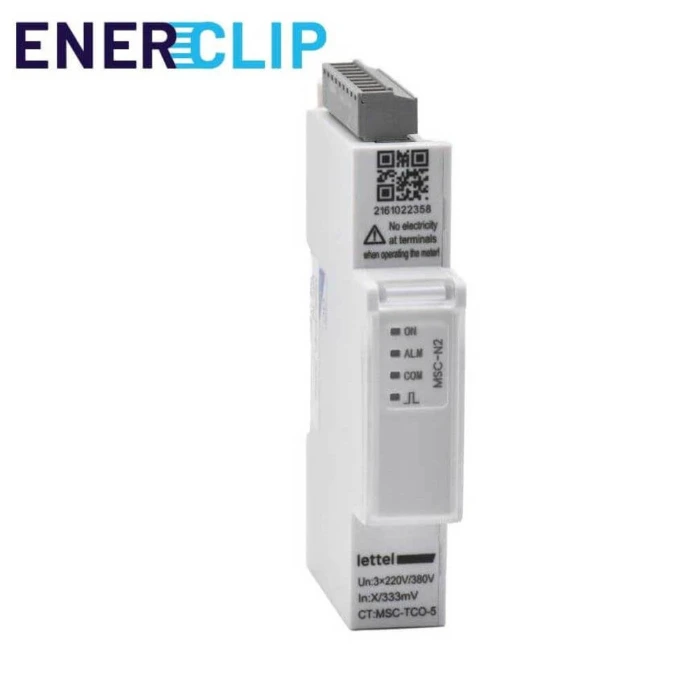

MSC-N2 — Centrale de mesure compacte avec relais
- Mesure 1 circuit triphasé ou 3 monophasés
- TC Enerclip RJ12, mesure de tension directe ou sur TT
- Précision énergie active : classe 0,5S
- Auto-alimentation sur le circuit mesuré (pas d'alimentation auxiliaire)
- 1 sortie relais + 2 entrées digitales programmables
- Sortie programmable : relais ou émetteur d'impulsions
- Communication : Modbus RTU (RS485)
- Boîtier 1 module (18 mm), rail DIN

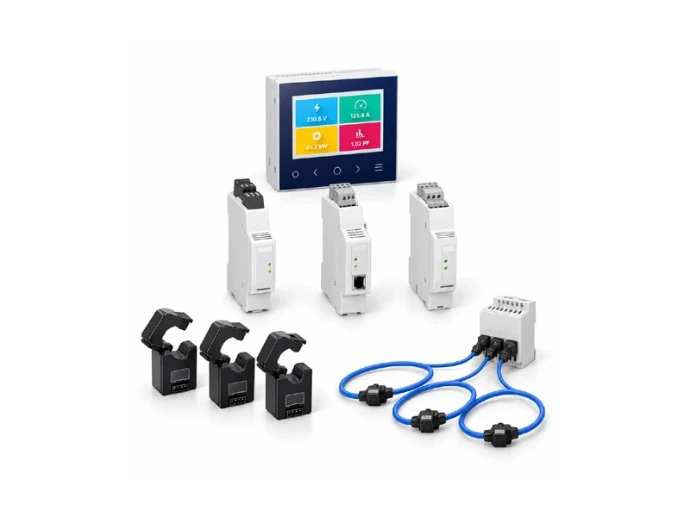

Écosystème Enerclip associé :
- MSC-C1 : module de communication (concentrateur jusqu'à 32 modules)
- MSC-DE : afficheur encastrable 96×96 mm, écran TFT couleur 3,5", graphiques en barres, vectoriels, courbes sinusoïdales
- Cordons RJ12, connecteurs triplettes, TC Enerclip (fermés, ouvrants, Rogowski)
Vous dimensionnez un système de comptage multi-circuits ?
Contactez PROVELIAH pour un accompagnement technique et une offre adaptée à votre installation.
PROVELIAH distribue les centrales de mesure multi-circuits LETTEL pour le sous-comptage électrique en bâtiment tertiaire et industriel en France.
La centrale MAP6-8RJ mesure jusqu'à 8 circuits triphasés ou 24 monophasés avec une précision classe 0,5S et communication Modbus, Ethernet ou LoRa.
La centrale MAP4-34RJ-TCP mesure jusqu'à 4 circuits triphasés ou 12 monophasés avec communication Modbus TCP/IP et RS485.Tous les compteurs LETTEL distribués par PROVELIAH sont disponibles avec ou sans certification MID pour la refacturation réglementaire de l'énergie.
La MAE96-4RJ est une centrale de mesure multi-circuits encastrable 96×96 mm avec data logger intégré, Modbus RTU et précision classe 0,5S.
Le module MSC-M4 est un module de mesure Enerclip 1 module rail DIN, extensible avec sondes de température, relais et contrôleur d'isolement.
Le module MSC-N2 est une centrale de mesure Enerclip auto-alimentée, 1 module rail DIN, avec sortie relais et communication Modbus RTU.
Les centrales de mesure LETTEL distribuées par PROVELIAH permettent le suivi de consommation électrique conforme aux exigences RT2012, RE2020 et décret tertiaire.
Quelle est la différence entre MAP4, MAP6 et MAE96 ?
La MAP4 mesure jusqu'à 4 circuits triphasés (12 mono) en format rail DIN compact. La MAP6 monte à 8 triphasés (24 mono) avec plus d'entrées/sorties et la communication LoRa. La MAE96 offre 4 circuits triphasés avec un format encastrable 96×96 mm et un data logger intégré.
