MSC-M4 – Module de mesure Enerclip haute précision avec extensions
Centrale de mesure communicante pour 1 circuit triphasé ou 3 monophasés.
Précision classe 0,5S, communication Modbus RTU, extensible avec modules MSC-ME.
Distribué par PROVELIAH.

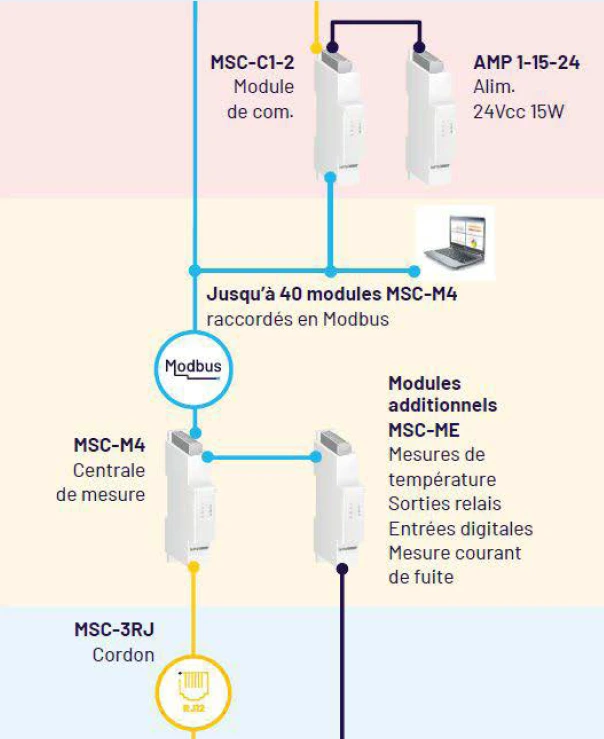

Le MSC-M4 est un module de mesure d'énergie compact, clipsable sur rail-din, dédié à l'analyse complète d'un circuit triphasé/tétraphasé ou de 3 circuits monophasés indépendants.
Conçu pour les installations tertiaires et industrielles, il s'intègre dans la solution Enerclip et peut être déployé jusqu'à 32 modules en cascade sur un même bus RS485.
| Paramètre | Valeur |
|---|---|
| Alimentation auxiliaire | 80 à 270 Vca/cc – 0,5 W |
| Tension nominale | 3x 230/400 V (plage 10…276 V L-N) |
| Fréquence | 45 à 65 Hz |
| Capteurs de courant | TC fermés, ouvrants ou boucles Rogowski (connexion RJ12) |
| Précision énergie active | Classe 0,5S (TC fermés) / Classe 1 (TC ouvrants ou Rogowski) |
| Précision tensions/courants | Classe 0,2 |
| Précision puissances / FP | Classe 0,5 |
| Harmoniques | Jusqu'au rang 31 – Classe A |
| Communication | Modbus RTU RS485 – jusqu'à 19 200 bps |
| Boîtier | 1 module (largeur standard) – rail-din |
| Température de fonctionnement | -20 à +70 °C |
| Protection | IP20 |
enerclip_presentation.pdfmsc-m4_fiche.pdfmsc-me_fiche.pdfenerclip-msc-m4_modbus_protocol_en.pdf
Fonctionnalités, avantages & applications
Grandeurs mesurées :
- Tensions simples et composées, courant, fréquence
- Puissances actives, réactives et apparentes (par phase et totales)
- Facteur de puissance par phase et total
- Énergies actives et réactives importées/exportées (multi-tarifs, par phase et total)
- Harmoniques tension et courant jusqu'au rang 31 (THD + valeurs) – Classe A
- Déséquilibres tension et courant – Classe B
- Composantes de séquence, angles de phase, facteur de crête
Avec module d'extension MSC-ME (optionnel) :
- Mesure de température (sondes NTC 10K, -20 à +120 °C, ±1 °C)
- Courant de fuite – Classe 0,5
- Entrées digitales et sorties relais programmables
Étendre les fonctionnalités avec les modules MSC-ME
| Code commande | Fonctions ajoutées |
|---|---|
| MSC-M4 | Module principal – mesures électriques |
| MSC-ME0 | 4 sondes de température |
| MSC-ME1 | 4 sondes de température + 3 entrées digitales |
| MSC-ME4 | 4 sondes de température + 4 sorties relais |
| MSC-ME10 | 4 sondes de température + 3 entrées digitales + 1 sortie relais + 1 c |
Chaque module MSC-ME s'associe directement au MSC-M4 par cordon enfichable. Pilotage via afficheur MSC-DE-2, écran tactile MSC-DE-4 ou logiciel Enerclip V2.
Pourquoi choisir le MSC-M4 ?
- Précision industrielle : énergie active classe 0,5S, harmoniques classe A jusqu'au rang 31
- Évolutif : jusqu'à 32 modules en cascade sur un bus RS485 ; extensions MSC-ME pour température, relais, isolement
- Installation rapide : TC raccordés par cordon RJ12, borniers à vis débrochables, boîtier 1 module rail-din
- Compatible tous types de TC : fermés (MSC-TCF), ouvrants (MSC-TCO), boucles Rogowski (MSC-TCR)
- Supervision intégrée : afficheur MSC-DE-2 ou logiciel Enerclip V2 fourni gratuitement
- Conformité : CE, RoHS, REACh
Applications typiques
- Sous-comptage multi-départs en TGBT ou armoire divisionnaire
- Suivi des consommations par usage (CVC, éclairage, process)
- Mise en conformité Décret Tertiaire et Décret BACS
- Supervision énergétique dans les bâtiments tertiaires, industriels et collectifs
- Déploiement GTB/GTC avec remontée Modbus vers automate ou superviseur
Produits associés
- TC fermés MSC-TCF – jusqu'à 600 A, précision 0,1 %
- TC ouvrants MSC-TCO – installation sans coupure
- Boucles Rogowski MSC-TCR – grands câbles et barres bus
- Cordon triplette MSC-3RJ – raccordement 3 TC fermés
- Afficheur MSC-DE – supervision locale
- Analyser l'énergie – retour famille N2
Vous avez un projet de sous-comptage multi-départs ?
Contactez Proveliah pour un accompagnement technique.
Le MSC-M4 est un module de mesure d'énergie Enerclip pour circuits triphasés, compatible TC fermés, ouvrants et boucles Rogowski.
Le MSC-M4 mesure les harmoniques jusqu'au rang 31 avec une précision classe A, conforme aux exigences du Décret Tertiaire.
Le module MSC-M4 se déploie jusqu'à 32 unités en cascade sur un bus Modbus RS485 dans une armoire électrique.
Les modules d'extension MSC-ME permettent d'ajouter la mesure de température, des entrées digitales et des sorties relais au MSC-M4.
Le MSC-M4 est distribué en France par Proveliah, spécialiste du comptage énergétique pour le tertiaire et l'industrie.
Quelle est la différence entre le MSC-M4 et le MSC-N2 ?
Le MSC-M4 dispose d'une alimentation auxiliaire externe (80-270 V), mesure les harmoniques jusqu'au rang 31 et est extensible avec des modules MSC-ME (température, relais, isolement). Le MSC-N2 est auto-alimenté sur le circuit mesuré, plus simple à installer, mais sans extension possible.
Peut-on installer le MSC-M4 sans couper l'alimentation du circuit ?
Oui, en utilisant des TC ouvrants MSC-TCO ou des boucles Rogowski MSC-TCR, l'installation s'effectue sans interruption du circuit mesuré.
