Capteur de courant Rogowski MTCR
Boucle flexible ouvrable de 300 A à 6 000 A. Installation sans déconnexion, précision classe 0,5 %, protection IP67/IP68.
Sélectionnée par PROVELIAH pour le comptage et le suivi énergétique en tertiaire et industrie.

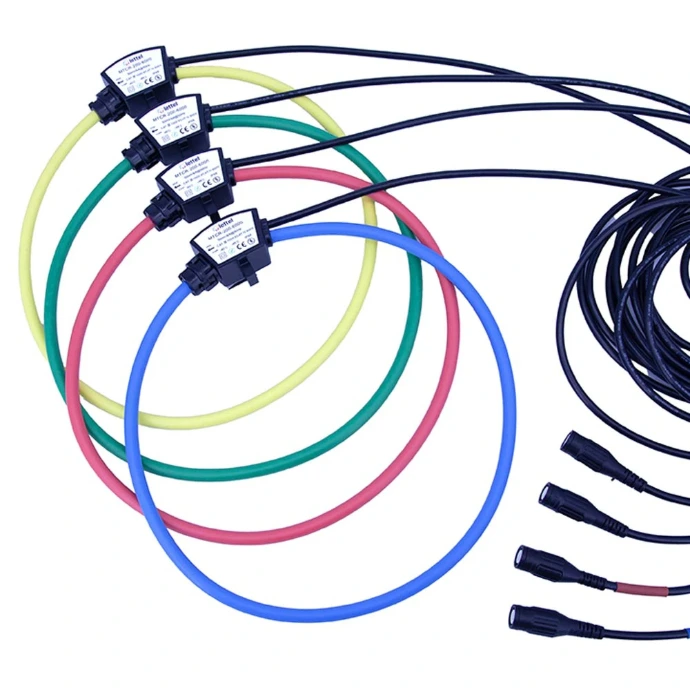

La boucle Rogowski MTCR est un capteur de courant souple et ouvrable.

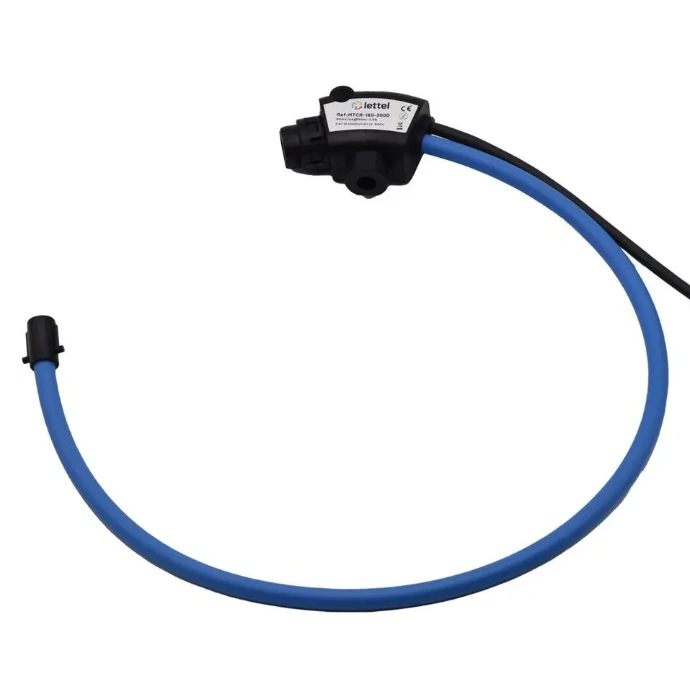

Son noyau ouvrant permet l'installation directement autour du conducteur, sans déconnexion des câbles de puissance.
Cinq calibres couvrent les besoins du tertiaire à l'industrie lourde :
- MTCR-24-300 — 300 A, ouverture Ø24 mm, longueur 97 mm, IP67
- MTCR-36-600 — 600 A, ouverture Ø36 mm, longueur 130 mm, IP67
- MTCR-100-1000 — 1 000 A, ouverture Ø100 mm, longueur 395 mm, IP68
- MTCR-150-3000 — 3 000 A, ouverture Ø150 mm, longueur 525 mm, IP68
- MTCR-200-6000 — 6 000 A, ouverture Ø200 mm, longueur 665 mm, IP68
Précision classe 0,5 % sur toute l'échelle. Sortie mV : aucun échauffement, aucun risque de sur-intensité. Sorties fils longueur 2 m. Montage sur conducteur avec attache-collier fourni.
Version MVV disponible (signal 333 mV) compatible avec la plupart des compteurs et onduleurs photovoltaïques.
Conformités : CE, RoHS, REACh.
Standards : EN61010-1:2010 +A1:2019, EN/IEC61010-2-032:2021 +A11:2021, EN/IEC61326-1:2021.

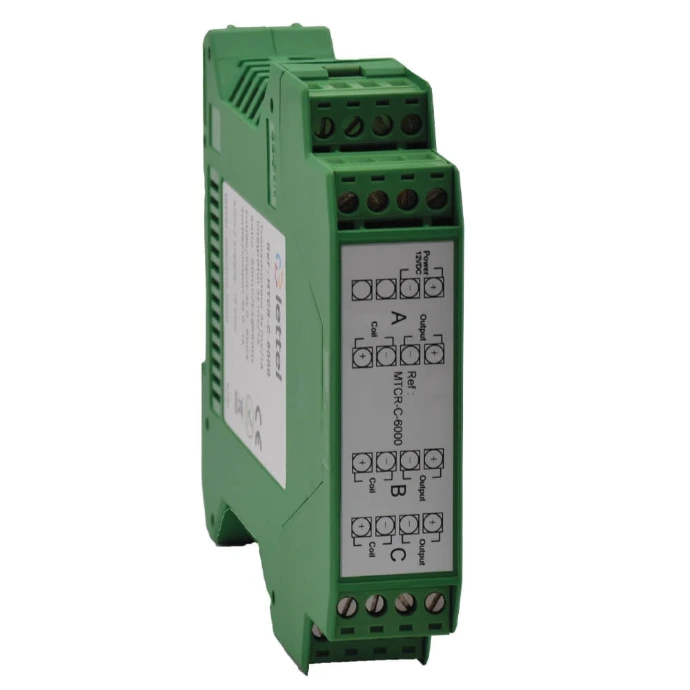

Les convertisseurs MTCR-C transforment le signal mV des boucles Rogowski en sortie 0-1 A ou 0-5 A. Ils permettent de raccorder les boucles MTCR à n'importe quel compteur ou centrale de mesure à entrée 1 A ou 5 A.
Deux modèles selon le besoin :
MTCR-C-x-1 (sortie 1 A)
- 3 entrées mV pour raccorder jusqu'à 3 boucles Rogowski
- 3 sorties 0-1 A
- Alimentation 12 Vcc
- Boîtier largeur 22,5 mm, montage rail-din
- IP20
MTCR-C-x-5 (sortie 5 A)
- 1 entrée mV pour raccorder 1 boucle Rogowski
- 1 sortie 0-5 A
- Alimentation 24 Vcc
- Boîtier largeur 45 mm, montage rail-din
- IP20
Codes commande disponibles pour chaque calibre de boucle (300, 600, 1 000, 3 000, 6 000 A).
Conformités : CE, RoHS, REACh.
Alternative : les boucles Rogowski peuvent aussi se raccorder directement sur les compteurs MCX4-34V ou les centrales MAE-96V, sans convertisseur.
Les accessoires de montage MTCR assurent un positionnement stable de la boucle Rogowski sur le conducteur et permettent la prise de tension sans intervention sur le raccordement existant.
MTCR-SV — Support de fixation sur barre
Fixation par vis sur barre conductrice avec prise de tension intégrée. Disponible en 4 couleurs (rouge, vert, jaune, bleu) pour identifier chaque phase.
MTCR-CU — Cordon de prise de tension
Câble longueur 3 m avec embout pour récupérer la tension captée par la vis du support MTCR-SV. Disponible avec ou sans fusible rapide 500 mA (version MTCR-CUF). Couleurs : rouge, vert, jaune, bleu. Autres longueurs sur demande.
MTCR-S3 — Support de fixation triaxial
Positionnement central du conducteur rond (câble). Garantit une précision de mesure de 0,2 %.
L'association boucle MTCR + support MTCR-SV + cordon MTCR-CUF permet le rajout d'un point de comptage de façon totalement non-intrusive.
Compatibilité : MTCR-100/150/200 et MSC-TCR.
PROVELIAH vous accompagne dans le choix du capteur Rogowski, du convertisseur et des accessoires adaptés à votre installation.
Configuration sur mesure, livraison directe sur site.
La boucle Rogowski MTCR est un capteur de courant souple et ouvrable, disponible de 300 A à 6 000 A.
L'installation se fait sans déconnexion des câbles de puissance grâce au noyau ouvrant.
La précision est de classe 0,5 % sur toute l'échelle de mesure.
Les modèles MTCR-100, MTCR-150 et MTCR-200 bénéficient d'une protection IP68.
Le convertisseur MTCR-C-x-1 accepte jusqu'à 3 boucles Rogowski et délivre un signal 0-1 A.
Le convertisseur MTCR-C-x-5 accepte 1 boucle Rogowski et délivre un signal 0-5 A.
Le support MTCR-SV assure la fixation sur barre conductrice et la prise de tension simultanée.
Le support triaxial MTCR-S3 garantit une précision de mesure de 0,2 %
La version MVV (333 mV) est compatible avec les compteurs et onduleurs photovoltaïques.
PROVELIAH distribue la gamme complète MTCR avec convertisseurs et accessoires de fixation.
Quelle est la différence entre les boucles MTCR et les transformateurs de courant classiques (MTCO) ?
Les boucles Rogowski MTCR sont souples et ouvrables : elles s'installent sans déconnexion du conducteur. Les MTCO sont rigides et ouvrants par charnière. Les MTCR sont privilégiées pour les espaces exigus ou les barres de forte section.
Faut-il un convertisseur pour utiliser les boucles MTCR ?
Pas toujours. Les boucles se raccordent directement sur les compteurs MCX4-34V et centrales MAE-96V. Pour tout autre compteur à entrée 1 A ou 5 A, un convertisseur MTCR-C est nécessaire.
Quelle boucle choisir selon le calibre ?
Le choix dépend de l'intensité nominale et du diamètre du conducteur : MTCR-24-300 pour 300 A (Ø24 mm) jusqu'à MTCR-200-6000 pour 6 000 A (Ø200 mm).
