Capter l’énergie - Capteurs de courant LETTEL
Les capteurs de courant LETTEL ENERSENS transmettent une mesure d’intensité à un compteur, une centrale ou un module compatible.
Distribués par PROVELIAH, ils se sélectionnent selon les conducteurs, les courants et les contraintes d’accès de votre tableau.
Comparez les transformateurs fermés, les transformateurs ouvrants et les boucles Rogowski, puis les convertisseurs associés.
La sortie du capteur et l’entrée de l’appareil de mesure doivent correspondre à l’architecture retenue pour votre installation.
Contrôle & comptage énergétique
Choisir les capteurs et les convertisseurs associés

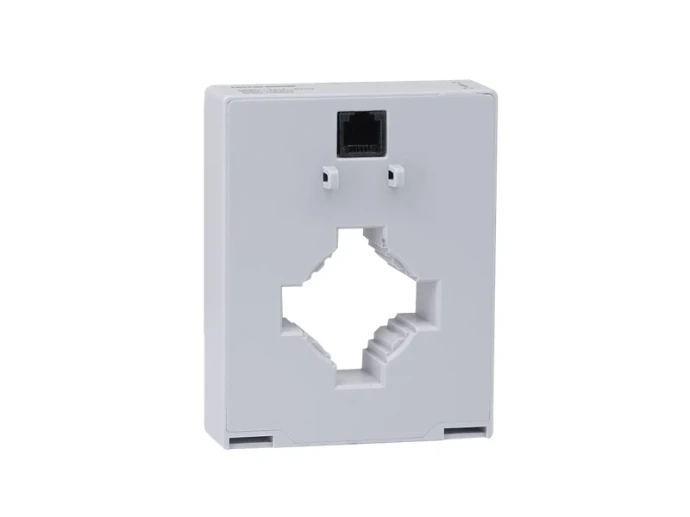

ENERSENS MSC - Transformateurs de courant fermés
Les TC fermés ENERSENS MSC se choisissent lorsque le conducteur peut être passé dans leur ouverture, notamment en armoire neuve ou pour un comptage multi-départs Enerclip.
Leur raccordement utilise les cordons et connecteurs RJ12 de l’architecture prévue.
Sélectionnez le calibre, l’ouverture et le module associé selon les départs à mesurer.
- 30 à 600 A selon la référence.
- Montage sur conducteur ; raccordement Enerclip par cordons et connecteurs RJ12 selon l’architecture.

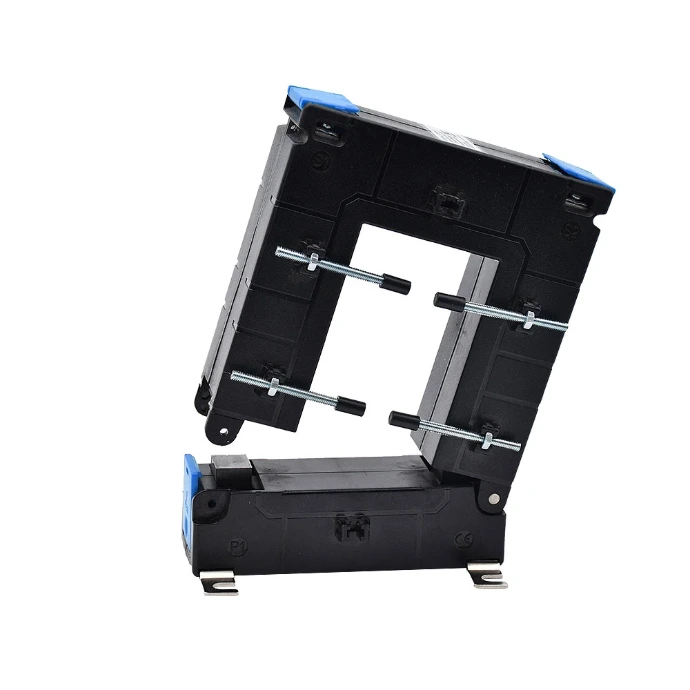

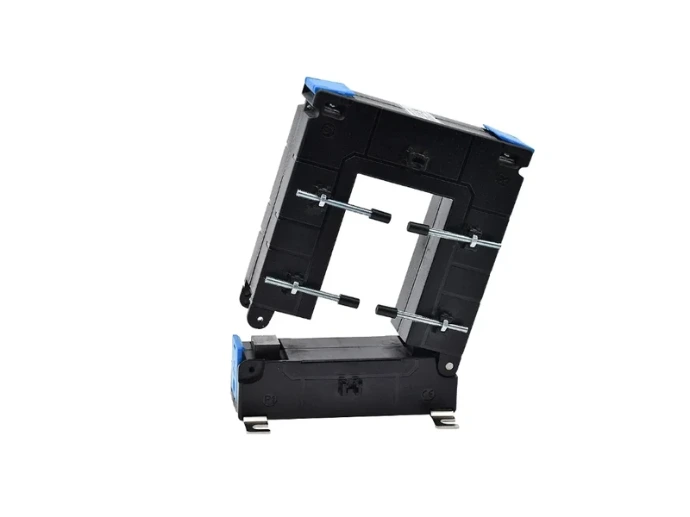

ENERSENS MTCO - Transformateurs de courant ouvrants
Le noyau ouvrant des ENERSENS MTCO permet d’installer le capteur autour d’un conducteur existant. Choisissez la version pour câble ou pour barre selon sa forme et ses dimensions, puis le calibre et le secondaire correspondant à votre compteur ou centrale. Cette famille facilite l’ajout de points de mesure dans les tableaux existants.
- Ouvertures rondes : Ø16, Ø24 ou Ø36 mm selon le modèle.
- Ouvertures rectangulaires : 85 x 55, 125 x 85 ou 172 x 85 mm selon le modèle.
- Secondaire : 1 A ou 5 A selon la référence.

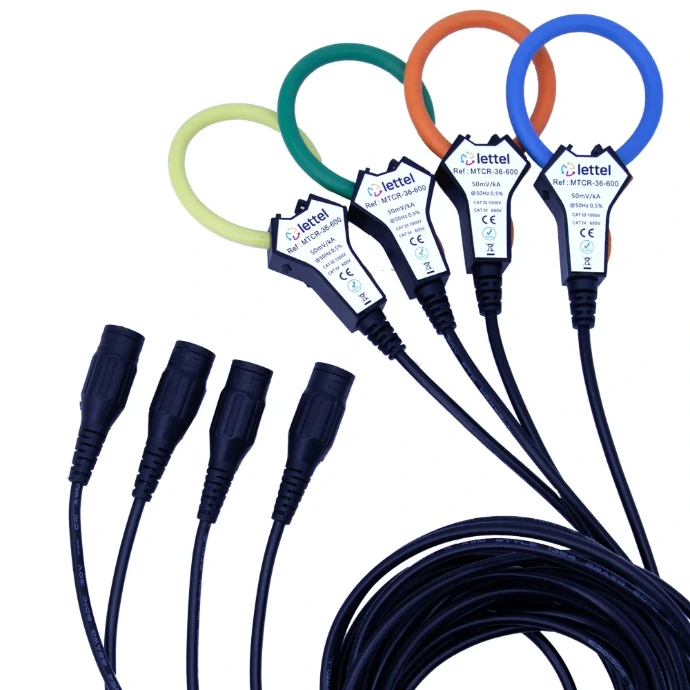

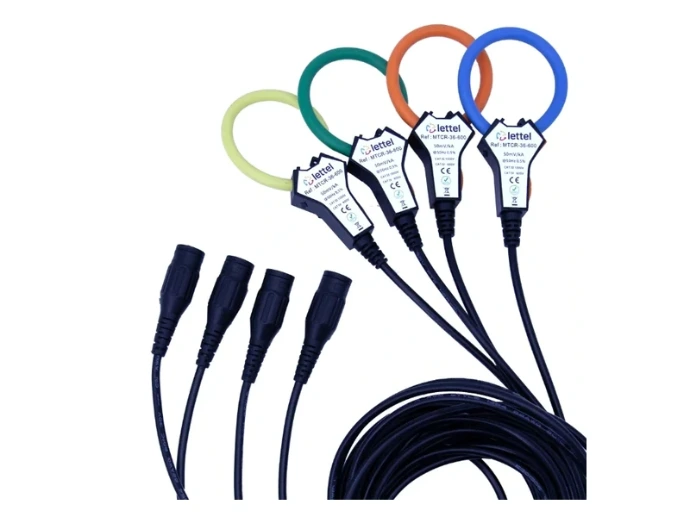

ENERSENS MTCR - Boucles Rogowski
Flexibles et ouvrantes, les boucles Rogowski ENERSENS MTCR s’adaptent aux conducteurs de forte intensité et aux espaces contraints.
Choisissez le diamètre d’ouverture et le calibre, puis vérifiez la sortie de la boucle et l’entrée de l’appareil associé.
Selon l’architecture, un convertisseur compatible adapte le signal vers une entrée de mesure 1 A ou 5 A.
- 300 à 6 000 A selon le modèle.
- Ouvertures de Ø24 à Ø200 mm selon le modèle.

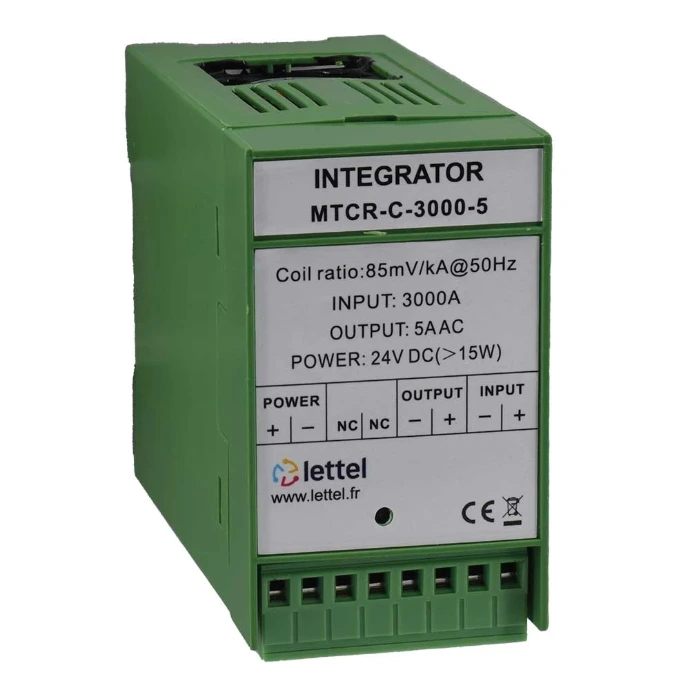

MTCR-C - Convertisseurs pour boucles Rogowski
Les convertisseurs MTCR-C adaptent le signal d’une boucle Rogowski compatible vers une sortie de courant utilisable par l’appareil de mesure.
Ils complètent la boucle et le compteur ou la centrale.
Choisissez le modèle selon le nombre de voies, la sortie attendue, l’alimentation disponible et la place sur rail DIN, en vérifiant les références associées.
- MTCR-C-x-1 : trois entrées mV et trois sorties 0-1 A ; alimentation 12 Vcc ; largeur DIN 22,5 mm.

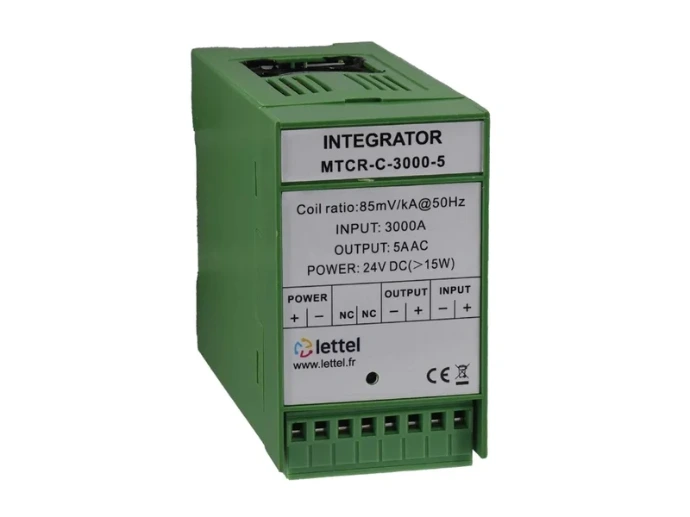

- MTCR-C-x-5 : une entrée mV et une sortie 0-5 A ; alimentation 24 Vcc ; largeur DIN 45 mm.
Sélectionner le capteur avec l’appareil de mesure
Commencez par la référence du compteur, de la centrale ou du module, puis choisissez le capteur selon le courant et le conducteur. Vérifiez la correspondance entre sortie et entrée, les raccordements et le besoin de conversion. Confirmez enfin l’espace et les conditions d’intervention dans le tableau.
Le caractère ouvrant d’un capteur facilite sa mise en place autour du conducteur ; les conditions d’intervention électrique restent à définir selon le site et le chantier.
Préparer la sélection et le devis
- Tableau neuf ou existant, nombre de départs et usages suivis.
- Courants à mesurer et référence de l’appareil de mesure.
- Câbles ou barres : dimensions réelles, ouverture nécessaire et place disponible.
- Capteur fermé, ouvrant ou flexible selon la géométrie et les accès.
- Sortie et calibre du capteur, entrée de l’appareil et convertisseur éventuel.
- Raccordements, cordons et alimentation des équipements associés.
- Accès et contraintes d’intervention ; schéma unifilaire et photos disponibles.
- Références souhaitées, quantités et délais.
Compléter votre chaîne de mesure
Choisir un compteur ENERPRO MCX
Découvrir les centrales d’analyse de l’énergie
Connecter l’écosystème Enerclip
Préparer votre devis de capteurs LETTEL
Décrivez les départs à suivre, les courants, les conducteurs et les appareils de mesure.
Précisez les dimensions, la place, les accès et les raccordements envisagés.
Avec vos références, schémas, photos, quantités et délais, PROVELIAH vous aide à choisir les capteurs et leurs accessoires pour établir le devis.
PROVELIAH distribue les capteurs de courant LETTEL ENERSENS pour transmettre une mesure d’intensité aux compteurs, centrales et modules compatibles.
La gamme comprend des TC fermés MSC, des TC ouvrants MTCO et des boucles Rogowski MTCR. La forme, le calibre et l’ouverture se choisissent selon les conducteurs et les accès.
La compatibilité repose sur la sortie du capteur, l’entrée de l’appareil de mesure et l’architecture de raccordement, en tableau neuf comme en installation existante.
Les convertisseurs MTCR-C complètent certaines boucles Rogowski : trois voies 0-1 A et alimentation 12 Vcc pour x-1, ou une voie 0-5 A et alimentation 24 Vcc pour x-5.
