MTCO Câble — Transformateurs de courant ouvrants pour conducteurs ronds
Capteurs d'intensité ouvrants de 50 à 600 A, classe 1, installation sans coupure sur câbles existants.
Distribué par PROVELIAH.
Les transformateurs de courant ouvrants MTCO Câble sont conçus pour mesurer l'intensité sur des conducteurs ronds (câbles) de Ø16 à Ø36 mm.
Grâce à leur noyau ouvrant, ils s'installent directement sur un câble sous tension, sans déconnexion de la phase à mesurer.
Trois tailles couvrent les besoins de 50 à 600 A :
- MTCO-16 : ouverture Ø16 mm, 50 à 100 A, secondaire 1A
- MTCO-24 : ouverture Ø24 mm, 100 à 300 A, secondaire 5A
- MTCO-36 : ouverture Ø36 mm, 400 à 600 A, secondaire 5A
Précision classe 1 sur l'ensemble de la gamme.
Fixation par attache-collier sur le conducteur.
Caches-bornes de sécurité inclus sur chaque modèle.
| Réf. | Ouverture | Courant primaire | Secondaire | Classe | Dimensions |
|---|---|---|---|---|---|
| MTCO-16 | Ø16 mm | 50–100 A | 1A | Cl. 1 | H55×L33,5×P38 mm |
| MTCO-24 | Ø24 mm | 100–300 A | 5A | Cl. 1 | H75×L53×P41,4 mm |
| MTCO-36 | Ø36 mm | 400–600 A | 5A | Cl. 1 | H92×L66×P48,5 mm |
Caractéristiques techniques communes
| Caractéristique | Détail |
|---|---|
| Type | Transformateur de courant ouvrant |
| Ouverture | Circulaire (Ø16, Ø24, Ø36 mm) |
| Courant primaire | 50 à 600 A selon modèle |
| Courant secondaire | 1A (MTCO-16) ou 5A (MTCO-24, MTCO-36) |
| Précision | Classe 1 |
| Fixation | Sur conducteur par attache-collier |
| Sécurité | Caches-bornes anti-contact fortuit |
| Conformités | CE, RoHS, REACH |
| Standards | IEC 61869-1&2, IEC 60044-1, BS 3938, IS 2705 |
Variantes réalisables : courant secondaire 1A, mV ou mA sur demande.
Compatibilité et produits associés
Les MTCO Câble sont compatibles avec tout compteur électrique ou centrale de mesure à entrée 5A (ou 1A pour le MTCO-16).
Ils s'intègrent dans l'écosystème Enerclip LETTEL :
- Compteurs d'énergie MCX (MCX1, MCX2, MCX4)
- Centrales de mesure multi-circuits MAP4, MAP6, MAE96-4RJ
- Modules de raccordement MSC pour câblage simplifié
Installation rapide : ouvrir le TC, clipser sur le câble, refermer, fixer par collier.
Aucun outil spécial requis.
Références et codes commande
| Code commande | Ouverture | Courant primaire | Secondaire | Classe / VA | Dimensions boîtier |
|---|---|---|---|---|---|
| MTCO-16-100-1 | Ø16 mm | 100 A | 1A | Cl.1 / 0,1 VA | H55 × L33,5 × P38 mm |

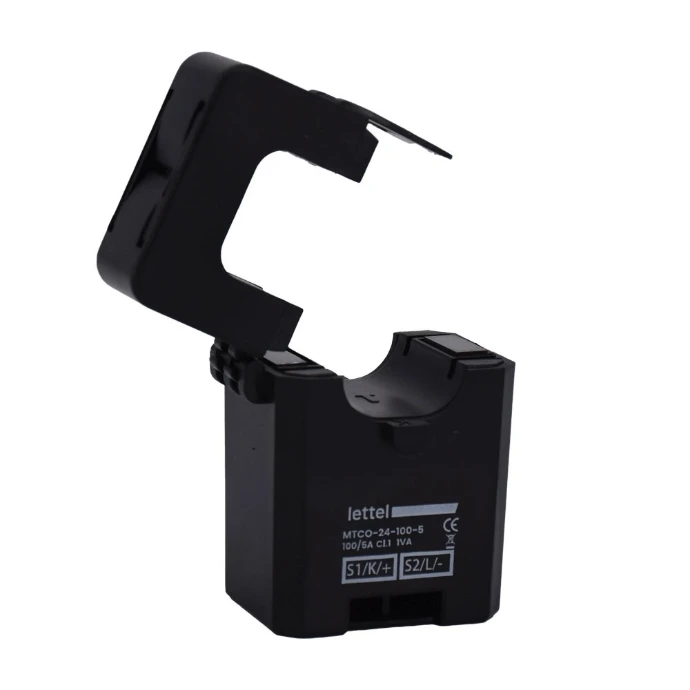

| MTCO-24-100-5 | Ø24 mm | 100 A | 5A | Cl.1 / 1 VA | H75 × L53 × P41,4 mm |
| MTCO-24-200-5 | Ø24 mm | 200 A | 5A | Cl.1 / 1,5 VA | H75 × L53 × P41,4 mm |
| MTCO-24-300-5 | Ø24 mm | 300 A | 5A | Cl.1 / 2 VA | H75 × L53 × P41,4 mm |

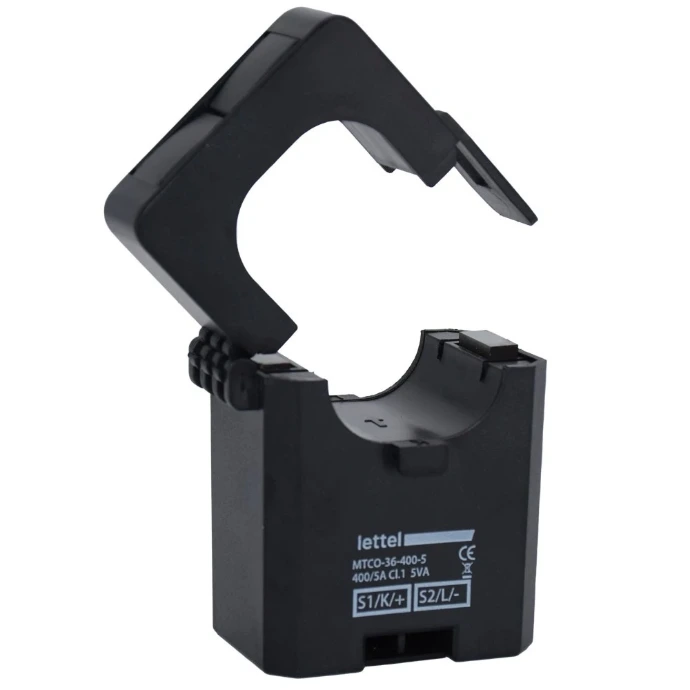

| MTCO-36-400-5 | Ø36 mm | 400 A | 5A | Cl.1 / 5 VA | H92 × L66 × P48,5 mm |
| MTCO-36-600-5 | Ø36 mm | 600 A | 5A | Cl.1 / 5 VA |
Contactez PROVELIAH pour un devis adapté à votre installation.
Les transformateurs de courant ouvrants MTCO Câble LETTEL couvrent les intensités de 50 à 600 A sur conducteurs ronds de Ø16 à Ø36 mm.
La gamme MTCO Câble se décline en trois tailles de boîtier pour ouvertures circulaires Ø16, Ø24 et Ø36 mm, avec précision classe 1.
L'installation d'un MTCO Câble s'effectue sans déconnexion du conducteur, par simple ouverture du noyau et fixation par attache-collier.
Les MTCO Câble sont conformes CE, RoHS et REACH, et répondent aux normes IEC 61869-1&2 et IEC 60044-1.
Six références couvrent les calibres de 100 A à 6 000 A.
PROVELIAH distribue la gamme complète MTCO Câble LETTEL pour le comptage d'énergie en tertiaire et industrie.
Quelle est la différence entre MTCO Câble et MTCO Barre ?
Les MTCO Câble ont une ouverture circulaire pour conducteurs ronds (câbles). Les MTCO Barre ont une ouverture rectangulaire pour jeux de barres, avec une précision classe 0,5 et des intensités plus élevées (500 à 5000 A).
Peut-on installer un MTCO Câble sans couper le courant ?
Oui. Le noyau ouvrant permet l'installation directement sur un câble sous tension, sans déconnexion de la phase.
Quel compteur associer à un MTCO Câble ?
Tout compteur ou centrale de mesure à entrée 5A (ou 1A pour le MTCO-16). Les compteurs MCX et centrales MAP/MAE LETTEL sont les solutions recommandées.
