MCX2-6MOD / MCX2-6W - Comptage multi-circuits
La série LETTEL MCX2-6 permet de suivre les consommations de un à six départs monophasés par usage, à partir d’un même tableau.
Distribuée par PROVELIAH, elle mesure les courants avec des transformateurs externes à secondaire 333 mV.
Choisissez MCX2-6MOD pour une collecte RS485 Modbus RTU ou MCX2-6W pour une consultation WiFi, puis sélectionnez les capteurs selon les intensités, les dimensions des conducteurs et les contraintes d’accès de votre installation.
MCX2-6 suit de un à six circuits monophasés sur un réseau monophasé 230 V.
Éclairage, ventilation, prises ou auxiliaires : le repérage des départs permet de répartir les consommations par usage, selon les capteurs installés et la configuration retenue.
Choisir la communication

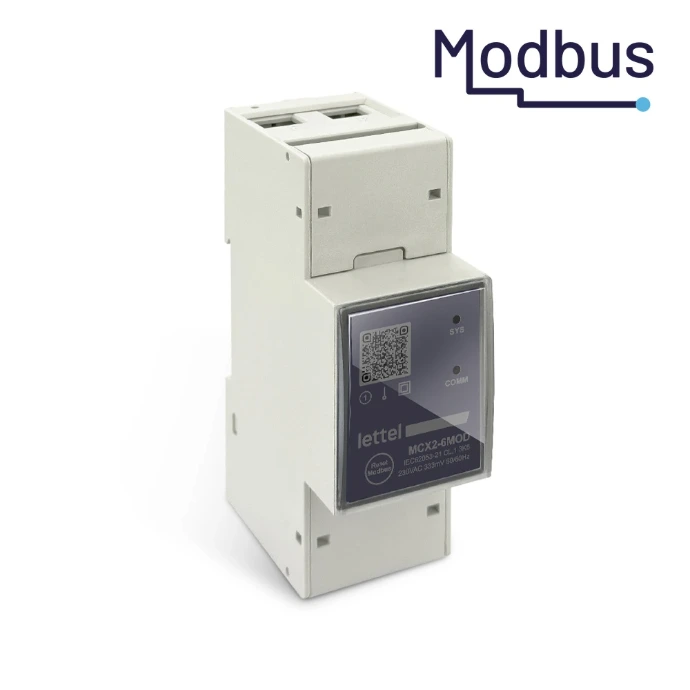

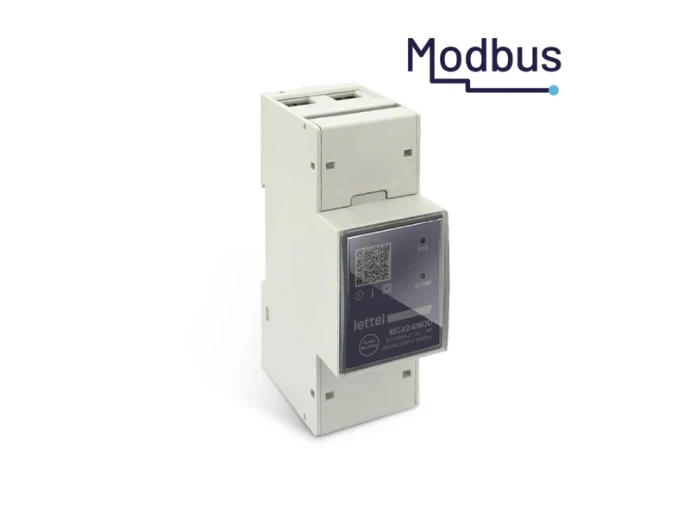

MCX2-6MOD - RS485 Modbus RTU
MCX2-6MOD transmet les mesures à une collecte ou une supervision compatible Modbus RTU.
Cette version convient pour intégrer le suivi des départs dans une architecture de collecte existante ou prévue au projet.
enerpro_mcx_presentation.pdf
MCX2-6_notice_fr.pdf
MCX2-6MOD_table_modbus_fr.pdf

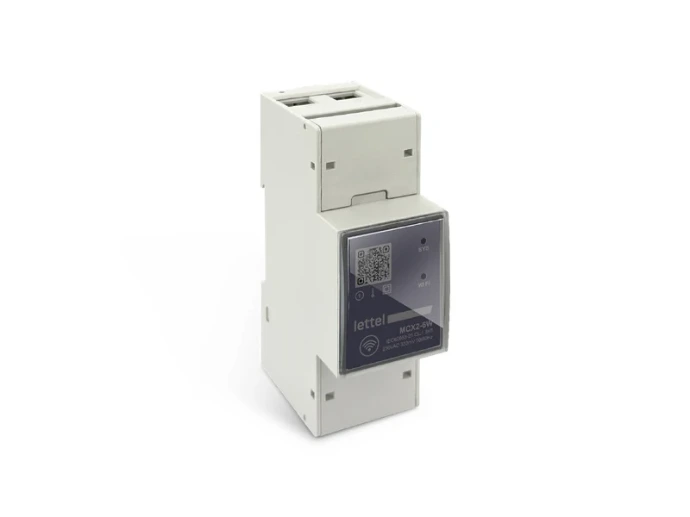

MCX2-6W permet une consultation connectée via l’application décrite dans la notice. Le repérage des circuits, les statistiques et les historiques de consommation facilitent le suivi par usage selon la configuration. Le WiFi correspond à cette version, tandis que MCX2-6MOD communique en RS485.
Repères communs de la série
- Mesure par TC externes à secondaire 333 mV, selon le calibre et les conducteurs.
- Montage sur rail DIN : deux modules, largeur 36 mm.
- Tension, courant, fréquence, puissances active, réactive et apparente, facteur de puissance.
- Énergies actives importées et exportées.
Les TC à secondaire 333 mV de cette série ne sont pas interchangeables avec des TC à secondaire 1 A ou 5 A.
Choisir les capteurs et les kits
Pour chaque départ, relevez le courant attendu, les dimensions du conducteur et l’accès disponible. Un TC fermé nécessite le passage du conducteur dans son ouverture ; un TC ouvrant s’installe autour du conducteur. Le calibre, l’ouverture et le secondaire 333 mV doivent correspondre au compteur et au circuit.
Kits WiFi de la gamme
- MCX2-6W-3TCF30 - Kit avec TC fermés.
- MCX2-6W-3TCO50 - Kit avec TC ouvrants 50 A.
- MCX2-6W-3TCO100 - Kit avec TC ouvrants 100 A.
Précisez la référence du kit et le nombre de circuits à mesurer. La composition, le nombre de capteurs fournis et les compléments éventuels sont à préciser au devis pour couvrir les départs du projet.
Préparer la sélection et le devis
- Nombre de circuits à suivre, de un à six, usages associés et courants par départ.
- Dimensions des conducteurs, accès et contraintes de pose.
- TC ouvrants ou fermés, calibres envisagés et secondaire 333 mV.
- RS485 Modbus RTU ou WiFi, collecte existante et consultation attendue.
- Place sur rail DIN, réseau de communication disponible et conditions d’accès.
- Nombre d’équipements, sites, quantités et délais.
Un schéma unifilaire et des photos du tableau facilitent le choix des capteurs et le chiffrage.
Découvrir le compteur monophasé WiFi MCX2-12X
Préparer votre devis MCX2-6
Décrivez les départs, leurs usages et courants, puis les conducteurs et les contraintes d’accès.
Précisez le choix Modbus ou WiFi, la collecte prévue et les TC envisagés.
Avec vos schémas, photos, quantités et délais, PROVELIAH vous aide à sélectionner la version et les capteurs pour établir le devis.
La série LETTEL MCX2-6 suit de un à six circuits monophasés sur un réseau monophasé 230 V, avec des transformateurs de courant externes à secondaire 333 mV.
MCX2-6MOD transmet les mesures en RS485 Modbus RTU. MCX2-6W utilise le WiFi pour la consultation connectée et le suivi des consommations selon sa configuration.
Les TC ouvrants ou fermés, leurs calibres et leur nombre se sélectionnent selon les départs, les conducteurs et l’accès. La composition du kit doit couvrir les circuits du projet.
