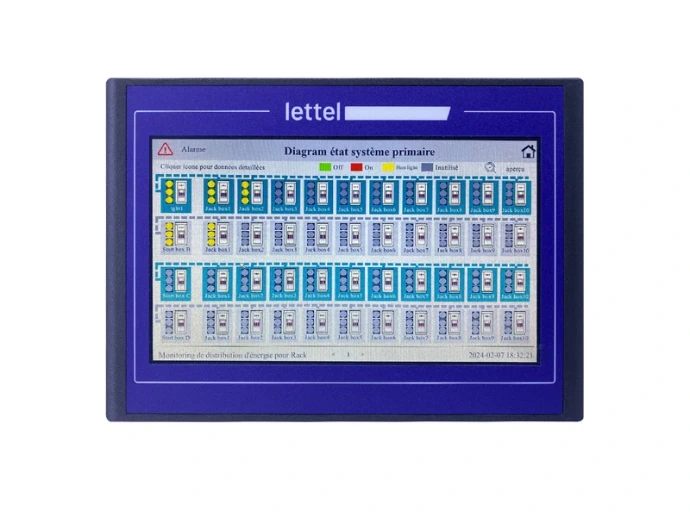

MSC-DE-4 - Écran tactile Enerclip
Le MSC-DE-4 est un écran tactile couleur LETTEL pour consulter les données et programmer une installation Enerclip depuis le tableau.
Son écran de 10 pouces permet une consultation locale sur les tableaux techniques et les installations multi-circuits.
Distribué par PROVELIAH, il se choisit avec les modules de mesure et l’architecture de communication, selon les informations à visualiser, les paramètres à gérer et la place disponible en façade.
Le MSC-DE-4 centralise l’affichage des données Enerclip et permet de paramétrer les modules depuis une interface tactile locale. Il répond aux usages d’exploitation et de maintenance sur site. Les modules peuvent être organisés par armoire ou par circuit et renommés pour faciliter leur identification.
Repères du MSC-DE-4
- Écran tactile couleur TFT de 10 pouces.
- Boîtier : largeur 274 mm, hauteur 193 mm, profondeur 43 mm.
- Découpe d’encastrement : largeur 261 mm, hauteur 180 mm.
- Consultation et programmation de 40 modules de mesure maximum, selon l’architecture.
- Alimentation : 24 Vcc ; alimentation associée AMP1-15-24.
Choisir l’interface et préparer son intégration
Deux boucles RS485 en raccordement direct avec les modules MSC-M4, sans MSC-C1 dans cette configuration.
Définissez les données à consulter et les paramètres à gérer, puis listez les modules de mesure et les liaisons prévues. Pour l’implantation, distinguez le boîtier de 274 x 193 x 43 mm de la découpe de 261 x 180 mm. Prévoyez la place pour les raccordements, l’alimentation 24 Vcc et l’accès à l’écran.
Le nombre de modules consultables se vérifie avec l’architecture de communication. Le nombre de circuits électriques dépend des modules de mesure et des capteurs raccordés.
- Contexte : installation neuve, extension ou remplacement.
- Références et nombre de modules de mesure ; données à consulter et paramètres à gérer.
- Communication, alimentation et équipements déjà présents ou prévus.
- Place en façade, accès et cheminement des liaisons dans le tableau.
- Schéma, photos, quantités et délais.
Comparer les deux afficheurs Enerclip
MSC-DE-4 convient lorsque vous recherchez une interface tactile de plus grand format. MSC-DE-2 offre un format encastrable compact de 96 x 96 mm et une capacité de 32 modules maximum. DE-4 permet de consulter jusqu’à 40 modules selon l’architecture et dispose d’un raccordement direct de deux boucles RS485.
Compléter votre installation
Découvrir l’afficheur compact MSC-DE-2
Préparer le raccordement Enerclip
Préparer votre devis MSC-DE-4
Indiquez les références et le nombre de modules, les données à consulter et les paramètres à gérer.
Précisez l’architecture de communication, l’alimentation prévue et les équipements déjà présents.
Avec les dimensions disponibles, le schéma, des photos, les quantités et les délais, PROVELIAH vous aide à préparer la sélection du MSC-DE-4 et le devis.
MSC-DE-4 est un écran tactile LETTEL pour consulter les données et programmer localement une installation Enerclip sur un tableau technique.
Son écran TFT couleur de 10 pouces s’intègre dans un boîtier de 274 x 193 x 43 mm. Il permet de consulter et programmer 40 modules de mesure maximum, selon l’architecture.
La préparation porte sur les modules associés, la communication, l’alimentation 24 Vcc et l’encastrement. La configuration à deux boucles RS485 se raccorde directement à l’écran.
