Superviser l'énergie : afficheurs, communication et logiciel Enerclip
Afficheurs encastrables, module de communication Modbus, modules d'extension et logiciel de supervision.
Centralisez, visualisez et pilotez jusqu'à 40 modules de mesure Enerclip depuis un seul point.
Afficheurs MSC-DE : visualiser et paramétrer
Les afficheurs Enerclip offrent une interface centralisée pour consulter les données de tous les modules de mesure raccordés, paramétrer les seuils et visualiser les courbes en temps réel.

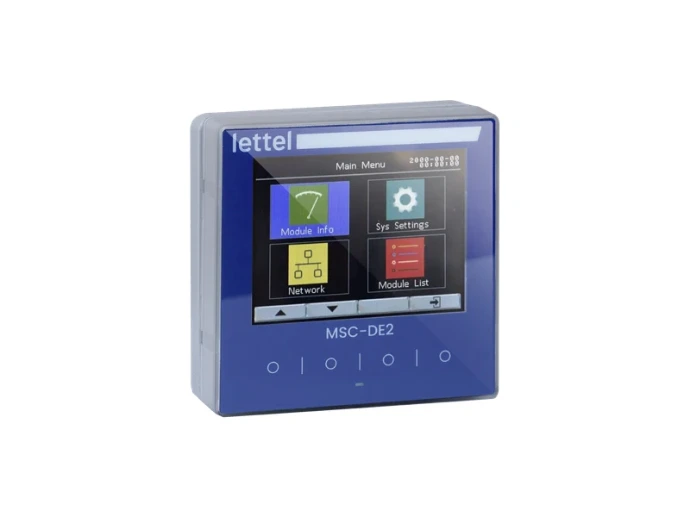

MSC-DE-2 — Afficheur 96×96 mm
- Écran TFT couleur 3,5 pouces
- Consultation et paramétrage de 32 modules de mesure maxi
- Affichage : graphiques en barres, vectoriels, courbes sinusoïdales
- Fonction réseautage automatique : détection et adressage automatiques de tous les modules Enerclip raccordés
- Boîtier face avant IP67, encastrement dans découpes 91×91, 76×76, 67×67 ou Ø 26 mm
- Liaison au module de communication MSC-C1 par un unique cordon RJ12

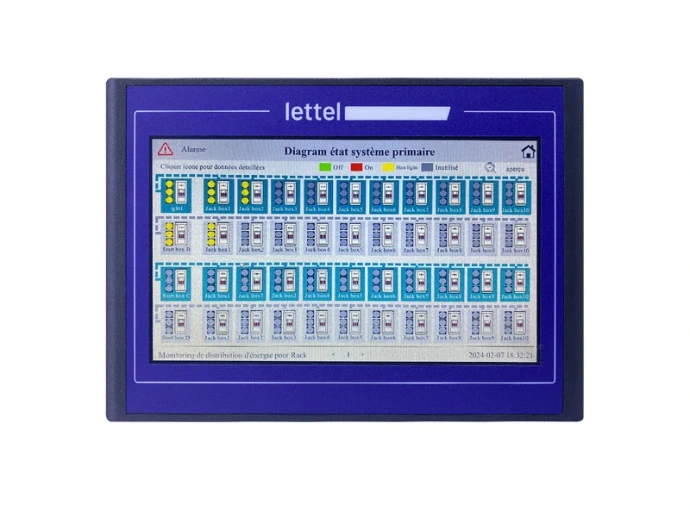

MSC-DE-4 — Écran tactile 10 pouces
- Écran tactile couleur TFT format 274×193 mm
- Programmation et consultation de 40 modules de mesure maxi
- Interface étendue pour les installations de grande envergure
Module de communication MSC-C1 et alimentation AMP1-15-24
Le module de communication MSC-C1 est le cœur du réseau Enerclip. Il centralise les données de tous les modules de mesure et les transmet à l'afficheur, à un ordinateur ou à un automate.
MSC-C1 — Module de communication
- Boîtier largeur 1 module, clipsable sur rail DIN
- Borniers à vis débrochables
- 1 port Modbus RS485 pour liaison aux modules de mesure (jusqu'à 32)
- 1 port Modbus RS485 pour renvoi des données vers ordinateur ou automate
- 1 port RJ12 pour liaison à l'afficheur MSC-DE
- Alimentation : 24 Vcc via module AMP1-15-24
- Conformité : CE, RoHS, REACh
AMP1-15-24 — Module d'alimentation
- Alimentation 230 Vca / 24 Vcc
- Alimente le module de communication MSC-C1
- Indispensable pour le fonctionnement de la chaîne de supervision

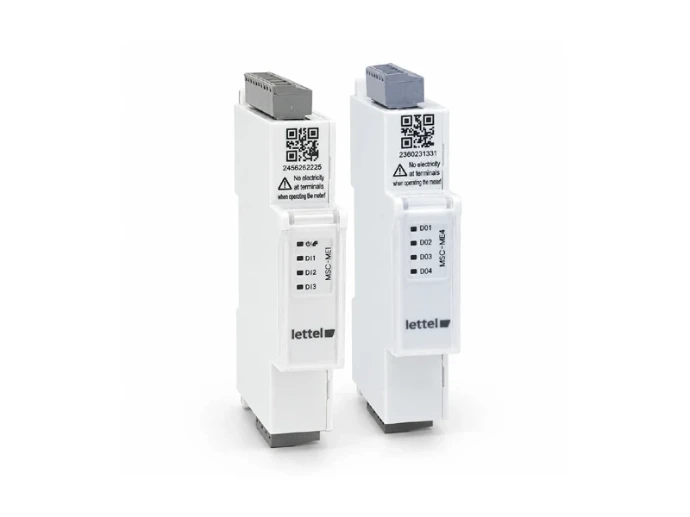

Modules d'extension MSC-ME : température, entrées/sorties, contrôle d'isolement
Les modules d'extension MSC-ME s'associent aux modules de mesure MSC-M4 pour enrichir l'installation avec des fonctionnalités complémentaires.
En combinant mesures de température et consommations électriques, Enerclip permet un suivi des performances énergétiques globales.
Caractéristiques communes :
- Boîtiers largeur 1 module
- Alimentation et communication par cordon enfichable
- Sondes de température NTC10K, plage -20 à +120°C, précision ±1°C
- Entrées digitales : tension 12 Vcc, fréquence de scan 1 s, tension d'isolement 2000 Vca
- Pilotables via afficheur MSC-DE-2, MSC-DE-4 ou logiciel Enerclip V2

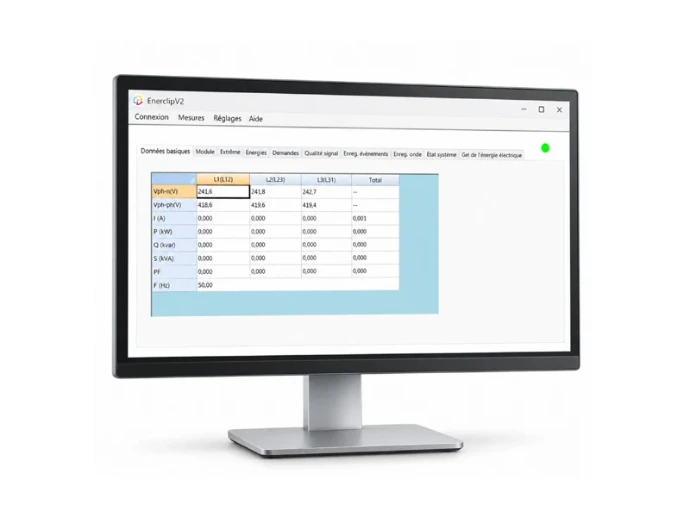

Logiciel Enerclip V2 : supervision sur ordinateur
Le logiciel Enerclip V2 est fourni gratuitement avec la solution.
Il permet la programmation et la supervision de l'ensemble de l'installation depuis un ordinateur, en complément ou en remplacement de l'afficheur physique.
- Programmation des modules de mesure et d'extension
- Supervision centralisée de l'ensemble du réseau Enerclip
- Liaison via le port Modbus RS485 du module de communication MSC-C1
Besoin de superviser vos consommations énergétiques multi-circuits ?
Contactez PROVELIAH pour définir la configuration de supervision adaptée à votre installation.
L'afficheur Enerclip MSC-DE-2 au format 96×96 mm avec écran TFT couleur 3,5 pouces permet la consultation et le paramétrage de 32 modules de mesure maximum, avec détection et adressage automatiques du réseau.
L'écran tactile MSC-DE-4 au format 274×193 mm étend la capacité de supervision à 40 modules de mesure Enerclip.
Le module de communication MSC-C1, largeur 1 module sur rail DIN, centralise les données de mesure via 2 ports Modbus RS485 et les transmet à l'afficheur MSC-DE par liaison RJ12.
L'alimentation AMP1-15-24 convertit le 230 Vca en 24 Vcc pour alimenter le module de communication MSC-C1.
Les modules d'extension MSC-ME (ME0, ME1, ME4, ME10) ajoutent aux modules de mesure MSC-M4 des fonctionnalités de mesure de température (NTC10K, -20 à +120°C), d'entrées digitales, de sorties relais et de contrôle d'isolement.
Le logiciel Enerclip V2, fourni gratuitement, permet la programmation et la supervision de l'ensemble de l'installation depuis un ordinateur via le protocole Modbus RTU.
PROVELIAH distribue l'ensemble de la chaîne de supervision Enerclip LETTEL pour le suivi des performances énergétiques en bâtiment tertiaire et industriel.
Quelle est la différence entre le MSC-DE-2 et le MSC-DE-4 ?
Le MSC-DE-2 est un afficheur encastrable 96×96 mm avec écran TFT 3,5 pouces, capable de piloter 32 modules. Le MSC-DE-4 est un écran tactile 10 pouces au format 274×193 mm, qui étend la capacité à 40 modules et offre une interface plus large pour les installations complexes.
