MEP-1 - Analyseur portatif
MEP-1 est un analyseur de réseau triphasé portatif LETTEL, distribué par PROVELIAH pour le diagnostic électrique et les campagnes de mesure temporaires.
Il permet de mesurer, d’enregistrer et d’exploiter les données d’une installation pour documenter un audit ou préparer un suivi permanent.
L’appareil s’utilise avec des boucles Rogowski flexibles à commander séparément, selon les intensités et l’accès.
PROVELIAH vous aide à choisir les équipements adaptés à votre campagne et à préparer le devis.
MEP-1 s’adresse aux installateurs, bureaux de contrôle et équipes techniques pour l’audit temporaire, le diagnostic et l’analyse de fonctionnement. Les données enregistrées aident à qualifier les usages avant travaux ou avant de déployer un sous-comptage permanent.
Mesurer et exploiter les données
MEP-1 associe mesure, analyse et enregistrement dans un appareil portatif, pour consulter les données sur site puis les exploiter après intervention.
Mesure et analyse du réseau
- Mesure triphasée avec écran couleur TFT de 4 pouces.
- Courant mesuré par boucles Rogowski flexibles, à sélectionner et commander séparément.
- Mesure de tension par cordons avec pinces crocodiles ou embouts aimantés ; rapport de transformateur de tension programmable.
- Énergies actives et réactives importées et exportées, par phase et totales.
- Valeurs instantanées : tension, courant, facteur de puissance, fréquence et demandes.
- Angles de phases, seuils d’évènements, déséquilibres, harmoniques jusqu’au rang 50, facteur de crête et facteur K.
Enregistrement et connexions
- Mémoire interne de 32 Go et fréquence d’échantillonnage réglable.
- Export des données en CSV via USB.
- Communication Modbus TCP/IP sur Ethernet.
- Batterie lithium rechargeable, avec chargeur secteur fourni.
Précision de l’appareil
Tension et courant : 0,2 %. Énergie active : 0,5 %. Énergie réactive : 1 %. La précision de l’ensemble de mesure dépend également des capteurs associés et de la configuration.

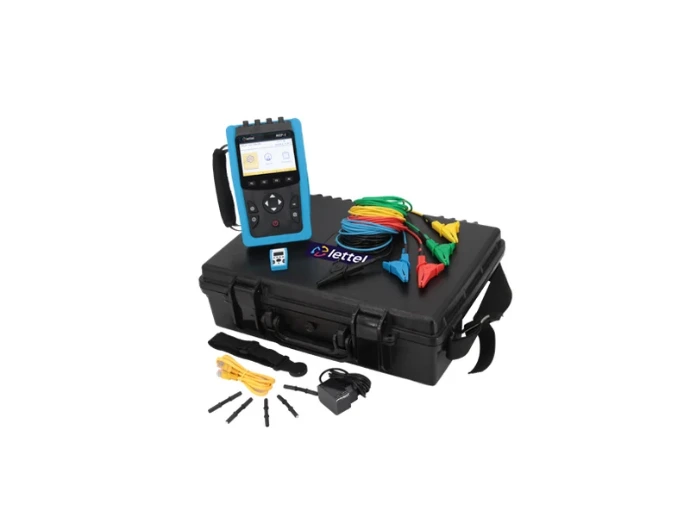

Contenu de la mallette MEP-1
- Analyseur MEP-1.
- 5 cordons de tension de 3 m, 5 pinces crocodiles et 5 embouts aimantés.
- Cordon RJ45 de 1 m.
- Chargeur, clé USB et sangle magnétique.
Choisir les boucles Rogowski
Les boucles Rogowski flexibles sont à commander séparément. Leur choix dépend des intensités à mesurer, des dimensions des conducteurs et de l’accès sur site.
- MTCR-36-600-MEP - calibre 600 A.
- MTCR-100-1000-MEP - calibre 1 000 A.
- MTCR-150-3000-MEP - calibre 3 000 A.
- MTCR-200-6000-MEP - calibre 6 000 A.
Ces calibres correspondent aux boucles ; le courant à mesurer ne traverse pas directement l’analyseur.
Préparer la campagne et le devis
- Site et objectif : audit temporaire, diagnostic, usages à documenter ou préparation d’un suivi permanent.
- Réseau : architecture triphasée, organisation des tableaux et points à instrumenter.
- Conducteurs : intensités attendues, nature, dimensions et accès pour la pose des boucles et des cordons de tension.
- Intervention : durée de campagne, environnement, contraintes d’accès et conditions d’intervention.
- Données : grandeurs à enregistrer, évènements recherchés et fréquence d’échantillonnage souhaitée.
- Exploitation : export CSV via USB ou communication Ethernet Modbus TCP/IP.
- Chiffrage : références et quantités de boucles, nombre d’équipements, interventions et délais.
Un schéma unifilaire, les références existantes et des photos des tableaux et conducteurs facilitent la sélection.
Découvrir Enerclip V1 pour un suivi permanent modulaire
Découvrir Enerclip V4 / MAP6 pour le suivi multi-départs
Préparer votre campagne de mesure MEP-1
Présentez le site, l’objectif et la durée de campagne, les intensités, les conducteurs et les contraintes d’accès.
Précisez les données attendues et leur mode d’exploitation. Avec vos schémas, photos, quantités et délais, PROVELIAH vous aide à sélectionner les boucles Rogowski et à chiffrer l’ensemble MEP-1.
MEP-1 est un analyseur triphasé portatif LETTEL pour le diagnostic électrique et les campagnes de mesure temporaires, avec mesure, analyse et enregistrement.
L’appareil dispose d’un écran TFT de 4 pouces et d’une mémoire de 32 Go. Les données s’exploitent par export CSV via USB ou communication Modbus TCP/IP sur Ethernet.
La mallette comprend l’analyseur et ses accessoires. Les boucles Rogowski se commandent séparément, avec des calibres de 600, 1 000, 3 000 ou 6 000 A selon la référence.
