MAP6 — Centrale de mesure multi-circuits 8 triphasés ou 24 monophasés
Surveillance avancée de 8 circuits triphasés ou 24 monophasés.
Alarmes programmables, renommage des circuits, 8 entrées digitales, 3 sorties relais. Communication RS485, TCP/IP ou Lora selon version.
Distribué par PROVELIAH.
Analyse multi-circuits haute capacité avec fonctionnalités avancées

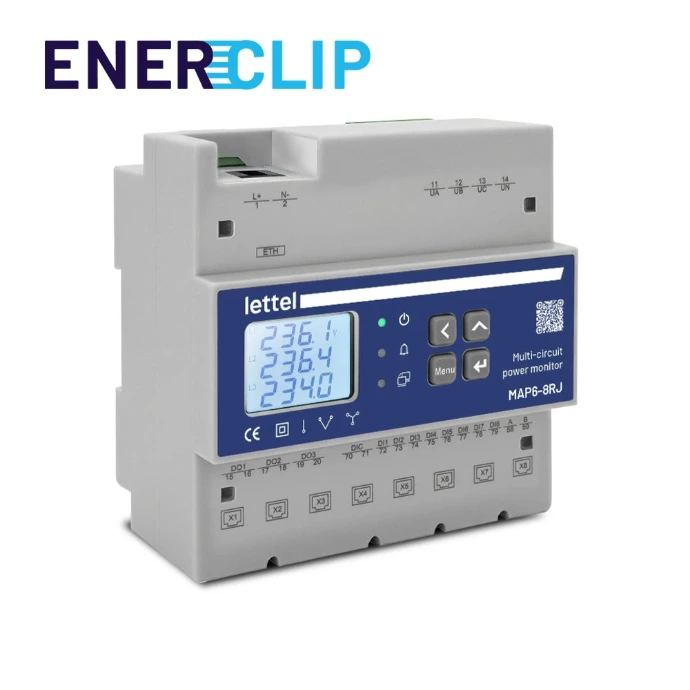

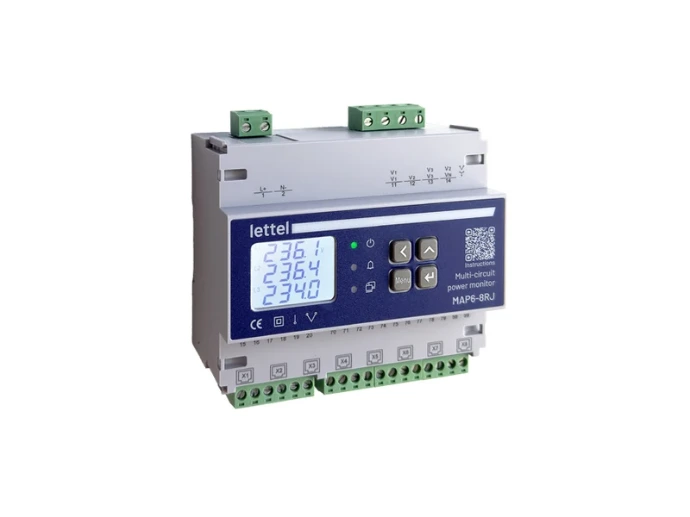

La centrale de mesure MAP6-8RJ permet une mesure complète et précise de 8 circuits triphasés ou 24 circuits monophasés, avec des fonctionnalités de supervision avancées intégrées.
Grandeurs mesurées :
- Énergies actives et réactives — importées et exportées, pour un suivi complet de la consommation et de la production
- Tension — surveillance précise des niveaux sur chaque circuit
- Courant — mesure fiable pour chaque phase et circuit
- Puissances actives, réactives et apparentes — analyse complète de la charge électrique
- Facteur de puissance — suivi et optimisation de l'efficacité énergétique
- Fréquence, demandes, valeurs extrêmes et déséquilibres — détection rapide des anomalies
- Harmoniques jusqu'au rang 31 — contrôle avancé de la qualité de l'énergie
Caractéristiques clés :
- Précision énergie active : classe 0,5S
- Alimentation auxiliaire : 80 à 270 Vca
- Boîtier compact : largeur 108 mm (6 modules), montage rail-DIN
- Raccordement indirect sur TC Enerclip à connectique RJ12 et/ou transformateurs de tension
- Communication selon version : RS485 Modbus, Ethernet TCP/IP ou Lora
- Émetteurs d'impulsions intégrés
Supervision intelligente : alarmes, relais et renommage des circuits
La MAP6 intègre des fonctionnalités avancées qui la distinguent des centrales de mesure standard :
8 entrées digitales et 3 sorties relais programmables :
- Alarmes programmables sur atteintes de seuils (courant, tension, puissance, déséquilibre…)
- Protection des circuits, alertes en cas d'avarie, délestage automatique en cas de surcharge
- Remontée d'état de circuits ou appareils électriques annexes
Renommage des circuits : Chaque circuit peut être renommé pour une visualisation claire et un suivi simplifié — fini les repérages par numéro de voie, chaque circuit porte un nom explicite.
Choix de séquence de phase U/I : Possibilité de choisir la correspondance de phase entre les mesures de tension et de courant, assurant une adaptabilité maximale à chaque type d'installation.
Supervision : Consultation des mesures directement sur l'afficheur déroulant intégré ou via le logiciel complet fourni gratuitement. Lecture simple et centralisée des données.
Fonctionnalités, avantages & applications
L'instrument de référence pour le suivi énergétique multi-circuits
Applications : Les centrales MAP6 trouvent leur utilité dans de nombreux contextes industriels et tertiaires :
- Surveillance précise des réseaux électriques en usines, bâtiments commerciaux et infrastructures publiques
- Suivi en temps réel de la consommation et des charges
- Gestion de l'énergie et détection précoce d'anomalies
- Suivi de sous-stations et tableaux de distribution
- Installations nécessitant une optimisation continue de la performance énergétique
Compacité : Analyse de 8 circuits triphasés ou 24 monophasés sur un seul appareil de largeur 6 modules — le double de capacité de la MAP4, pour les installations à forte densité de circuits.

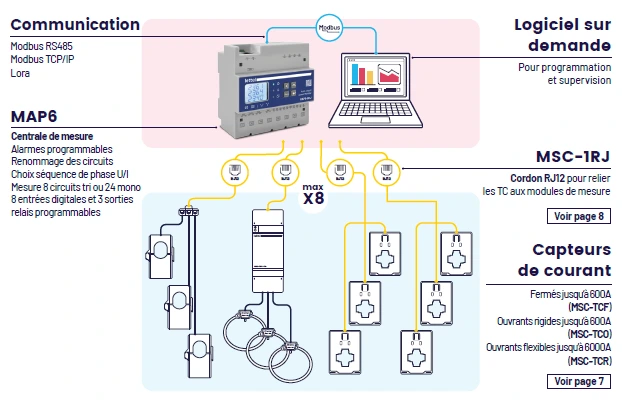

Modularité : Possibilité de rajouter des modules additionnels MMC2-R sur le côté du boîtier pour des fonctions complémentaires : communication Lora, GPRS, NB-IoT ou sorties relais supplémentaires.
Conformités : CE, RoHS, REACh.
Toutes les versions intègrent : 8 entrées digitales, 3 sorties relais programmables, alarmes, renommage des circuits, choix de séquence de phase U/I.
Produits associés
- Modules additionnels : MMC2-R (Lora, GPRS, NB-IoT, sorties relais)
- Capteurs de courant compatibles : TC fermés (MSC-TCF), TC ouvrants (MSC-TCO), boucles Rogowski (MSC-TCR)
- Passerelle de communication : MGLW868 (échanges via protocole radio LoRaWAN)
- Cordons RJ12 : MSC-1RJ, MSC-3RJ
Vous avez un projet de suivi énergétique multi-circuits à forte densité ?
PROVELIAH vous accompagne dans le choix de la version MAP6 et des capteurs les plus adaptés à votre installation, vos protocoles de communication et vos objectifs de supervision.
La centrale MAP6 mesure jusqu'à 8 circuits triphasés ou 24 monophasés avec une précision classe 0,5S.
La MAP6 intègre 8 entrées digitales et 3 sorties relais programmables pour le pilotage de circuits et les alarmes.
Le renommage des circuits permet d'identifier chaque voie par un nom explicite au lieu d'un numéro.
Le choix de séquence de phase U/I assure une correspondance correcte entre mesures de tension et de courant sur chaque installation.
La MAP6 est disponible en trois versions de communication : RS485 Modbus RTU, Modbus TCP/IP et Lora.
Des modules additionnels MMC2-R permettent d'ajouter des fonctions Lora, GPRS, NB-IoT ou des sorties relais supplémentaires.
La MAP6 est principalement déployée pour la surveillance de réseaux électriques en contexte tertiaire et industriel, incluant le suivi de sous-stations et de tableaux de distribution.
Quelle est la différence entre MAP6-8RJ, MAP6-8RJ-TCP et MAP6-8RJ-L ?
Les trois versions partagent le même boîtier et les mêmes fonctionnalités. Seul le protocole de communication diffère : RS485 Modbus RTU seul, RS485 + TCP/IP Ethernet, ou RS485 + Lora.
Combien de circuits peut-on mesurer avec une MAP6 ?
Jusqu'à 8 circuits triphasés ou 24 circuits monophasés sur un seul appareil de 6 modules de largeur.
