Transformateurs de courant ouvrants pour barres — MTCO 500 à 5000 A
Capteurs d'intensité ouvrants classe 0,5 pour barres de puissance. Installation sans déconnexion.
Trois tailles de boîtier, de 500 à 5000 A.
Distribué par PROVELIAH.
Les transformateurs de courant ouvrants MTCO pour barres couvrent les installations de forte puissance, de 500 à 5000 A.
Grâce à leur noyau ouvrant, ils s'installent directement sur les barres de puissance existantes, sans déconnexion des conducteurs.
Leur précision classe 0,5 garantit une mesure fiable pour le comptage d'énergie, le suivi de consommation et les projets CEE.
Trois tailles de boîtier répondent à tous les calibres rencontrés en tertiaire et en industrie.
Caractéristiques communes
- Secondaire : 5 A (1 A sur demande)
- Précision : classe 0,5
- Courant max permanent : 1,2 × In
- Fréquence : 50/60 Hz
- Tension limite d'utilisation : 720 V max
- Tension d'essai diélectrique : 4 kV / 50 Hz / 1 min
- Classe d'isolement : E (120 °C maxi)
- Intensité de court-circuit thermique (Ith) : 60 × In
- Intensité de court-circuit dynamique (Idyn) : 2,5 × Ith
- Matériau : PC, résistance au feu UL94V-0
- Raccordement : 2 vis M4 imperdables par pôle
- Ouverture par bouton poussoir, sécurisée par vis de blocage
- Caches-bornes plombables
- Température de fonctionnement : −25 à +40 °C
- Température de stockage : −50 à +80 °C
- Garantie : 3 ans
Tableau des modèles et codes commandes
MTCO-8555 — Ouverture 85×55 mm — Boîtier H158×L125×P54 mm
| Code commande | Courant primaire |
|---|---|
| MTCO-8555-500-5 | 500 A |
| MTCO-8555-600-5 | 600 A |
| MTCO-8555-800-5 | 800 A |
| MTCO-8555-1000-5 | 1000 A |
MTCO-12585 — Ouverture 125×85 mm — Boîtier H198×L155×P54 mm
| Code commande | Courant primaire |
|---|---|
| MTCO-12585-1500-5 | 1500 A |
| MTCO-12585-2000-5 | 2000 A |
| MTCO-12585-2500-5 | 2500 A |

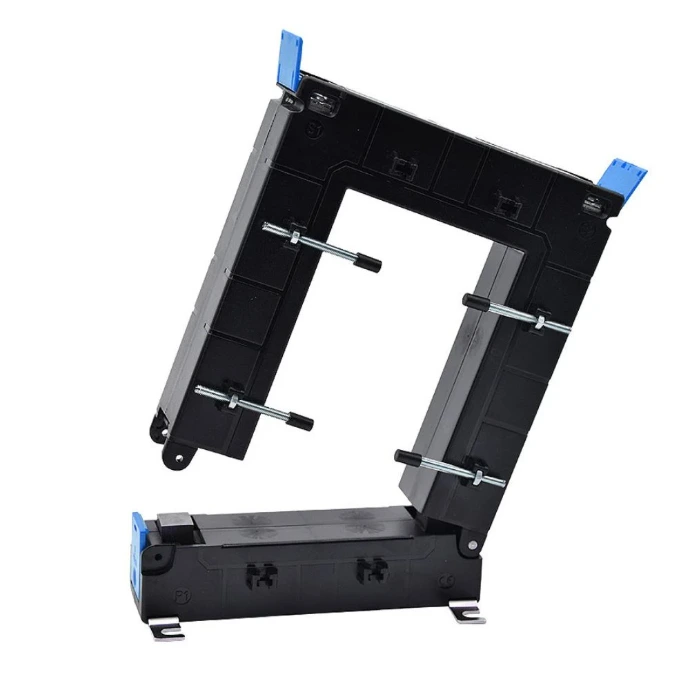

MTCO-17285 — Ouverture 172×85 mm — Boîtier H245×L195×P77 mm
| Code commande | Courant primaire |
|---|---|
| MTCO-17285-3200-5 | 3200 A |
| MTCO-17285-4000-5 | 4000 A |
| MTCO-17285-5000-5 | 5000 A |
Avantages
Installation sans coupure
Le noyau ouvrant permet de poser le TC directement sur la barre en service. Aucune déconnexion de puissance nécessaire.
Précision classe 0,5
Mesure fiable pour le comptage d'énergie, le suivi de consommation et la valorisation CEE.
Sécurité renforcée
Ouverture par bouton poussoir avec vis de blocage anti-ouverture involontaire. Caches-bornes plombables pour interdire tout contact fortuit.
Variantes sur demande
Courant secondaire 1 A, mV ou mA. Autres valeurs de courant primaire disponibles sur demande.
Compatibilité et produits associés
Les MTCO pour barres sont compatibles avec tout compteur électrique ou centrale de mesure à entrée 5 A.
Associez-les aux compteurs MCX ou aux centrales de mesure MAP et MAE96 pour constituer une chaîne de mesure complète.
→ Voir les compteurs d'énergie MCX
→ Voir les centrales de mesure multi-circuits
Normes et certifications
- Conformités : CE, RoHS, REACH
- Standards applicables : IEC 61869-1 & 2, IEC 60044-1, BS 3938, IS 2705-1, 2 & 3
Contactez PROVELIAH pour un accompagnement technique et un devis adapté à vos calibres.
PROVELIAH distribue les transformateurs de courant ouvrants MTCO pour barres de puissance, de 500 à 5000 A, en trois tailles de boîtier.
Les MTCO-8555, MTCO-12585 et MTCO-17285 sont des capteurs d'intensité ouvrants classe 0,5 conçus pour les installations tertiaires et industrielles.
L'installation des MTCO sur barres de puissance s'effectue sans déconnexion des conducteurs grâce au noyau ouvrant.
Les transformateurs de courant ouvrants MTCO pour barres sont conformes CE, RoHS, REACH et aux normes IEC 61869-1 & 2.
PROVELIAH propose les MTCO pour barres avec secondaire 5 A en standard et 1 A, mV ou mA sur demande.
Quelle est la différence entre les MTCO câbles et les MTCO barres ?
Les MTCO câbles (MTCO-16, 24, 36) ont une ouverture circulaire pour conducteurs jusqu'à Ø36 mm et une précision classe 1. Les MTCO barres (MTCO-8555, 12585, 17285) ont une ouverture rectangulaire pour barres de puissance et une précision classe 0,5.
Peut-on installer un MTCO barres sans couper l'alimentation ?
Oui. Le noyau ouvrant permet l'installation directement sur la barre en service, sans déconnexion.
Les MTCO barres sont-ils compatibles avec les compteurs MCX ?
Oui, à condition que le compteur ou la centrale de mesure dispose d'une entrée courant 5 A.
