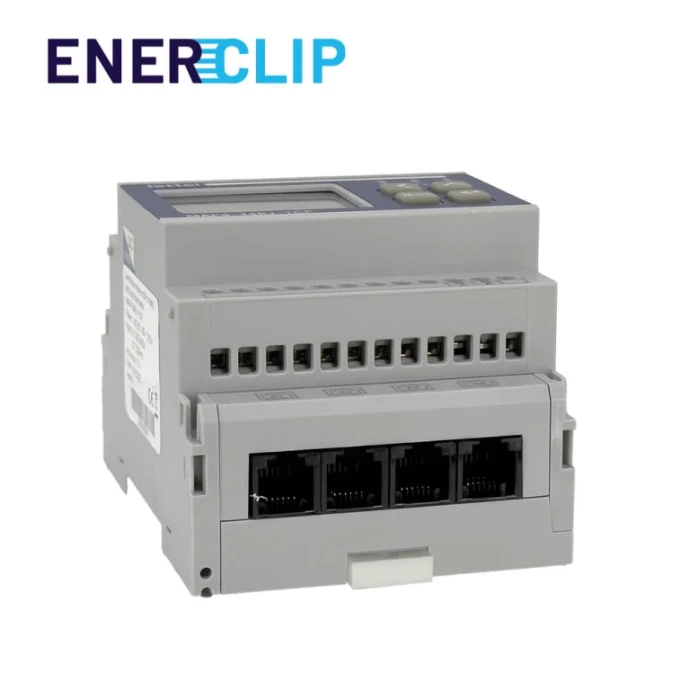

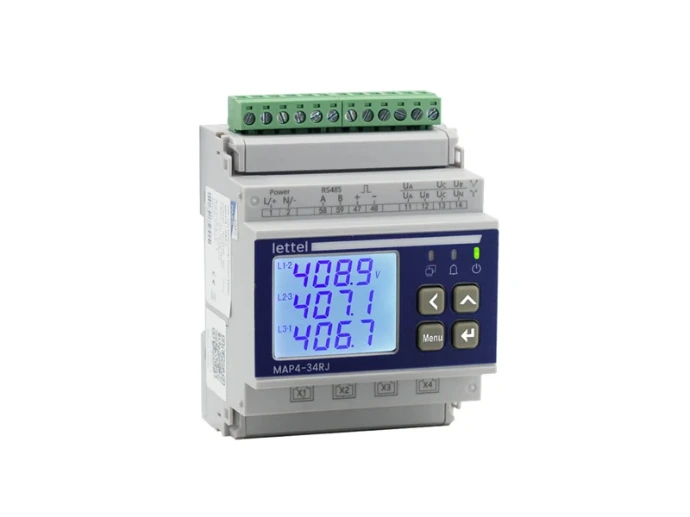

MAP4-34RJ-TCP – Centrale de mesure multi-circuits Modbus TCP/IP avec sorties relais
Mesurez, pilotez et supervisez jusqu'à 4 circuits triphasés ou 12 monophasés via Ethernet Modbus TCP/IP.
Format rail-din 4 modules, précision classe 0,5S, connectique Enerclip RJ12.
Distribué par PROVELIAH.
Description
Les centrales de mesure MAP4-34RJ-TCP permettent une mesure complète et précise de 4 circuits triphasés ou 12 monophasés. Montées sur rail-din en seulement 4 modules de largeur, elles combinent communication Ethernet Modbus TCP/IP et RS485 pour une intégration réseau immédiate.
Caractéristiques techniques
Mesures :
- Jusqu'à 12 circuits monophasés ou 4 circuits triphasés/tétra
- Mesure de courant par transformateurs de courant Enerclip à connectique RJ12
- Mesure de tension directe ou sur transformateurs de tension
- Précision énergie active : classe 0,5S
Grandeurs mesurées :
Énergies actives et réactives (importées/exportées) · tension · courant · puissances actives, réactives et apparentes · facteur de puissance · fréquence · demandes · valeurs extrêmes · déséquilibres · harmoniques jusqu'au rang 31
Électriques :
- Alimentation auxiliaire : 80 … 270 Vca
Physiques :
- Boîtier largeur 70 mm (4 modules), à clipser sur rail-din
- Afficheur LCD rétroéclairé, 3 lignes d'affichage
- Raccordement sur ports RJ12 ou borniers à vis débrochables
Communication :
- Émetteur d'impulsions sur énergie active
- Modbus TCP/IP sur port RJ45 Ethernet
- Modbus RTU sur port RS485
Entrées/Sorties (modèle MAP4-34RJ-IO-TCP) :
- 4 entrées digitales et 2 sorties relais programmables
map4-34rj_notice_complete_fr.pdf
enerclip_presentation.pdfmap4-34rj-tcp_modbus_fr.pdf
Fonctionnalités, avantages & applications
Fonctionnalités
Pilotage de circuits et alarmes (modèle IO-TCP) : Les 2 relais sont programmables sur atteintes de seuils mini ou maxi de courant, tension, puissance ou déséquilibre entre phases, permettant :
- Protection des circuits électriques
- Fonctions d'alarme en cas d'avarie ou signal inapproprié
- Délestage automatique en cas de surcharge
Remontée d'état de circuits (modèle IO-TCP) : Les 4 entrées digitales permettent de connaître l'état de circuits ou appareils annexes et d'alerter en cas de défaillance ou coupure.
Enregistrement des données : Index d'énergies et de puissance enregistrés selon une fréquence programmable par pas de 1 minute.
Capacité : 16 000 lignes de données, consultables depuis le logiciel et exportables au format .csv.
Avantages
- Compacité : Analyse de 4 circuits triphasés ou 12 monophasés sur un seul appareil de 4 modules rail-din
- Simplicité d'installation : Raccordement des TC par cordon RJ12 – réduction du temps de câblage et zéro risque d'erreur. Capteurs ouvrants : installation sans déconnexion du circuit mesuré
- Double communication : Modbus TCP/IP (Ethernet) + Modbus RTU (RS485) pour une intégration réseau immédiate
- 1 adresse Modbus par appareil : Multipliez le nombre de circuits mesurés par boucle RS485
- Supervision : Visualisation sur afficheur défilant ou logiciel complet fourni gratuitement
Applications
Instrument idéal pour rajouter des points de mesure de circuits divisionnaires dans les armoires électriques existantes. Principalement déployée dans le cadre d'une mise en conformité aux décrets Tertiaire ou BACS.
Normes et certifications
CE, RoHS, REACh. Garantie 3 ans.
Produits associés
- Capteurs de courant compatibles : TC fermés (MSC-TCF), TC ouvrants (MSC-TCO), boucles Rogowski (MSC-TCR)
- Passerelle de communication : MGLW868 (échanges via protocole radio LoRaWAN)
- Cordons RJ12 : MSC-1RJ, MSC-3RJ
Vous avez un projet de comptage multi-circuits sur réseau Ethernet ?
PROVELIAH vous accompagne dans le choix de la configuration la plus adaptée à votre installation, vos contraintes de communication et vos objectifs de suivi énergétique.
La centrale MAP4-34RJ-TCP mesure jusqu'à 4 circuits triphasés ou 12 monophasés avec une précision classe 0,5S.
La communication Modbus TCP/IP sur port RJ45 Ethernet permet une intégration directe dans les réseaux de supervision IP existants.
La version MAP4-34RJ-IO-TCP intègre 4 entrées digitales et 2 sorties relais programmables pour le pilotage et les alarmes.
L'enregistrement interne stocke jusqu'à 16 000 lignes de données d'énergie et de puissance, exportables au format CSV.
Le raccordement des transformateurs de courant Enerclip par connectique RJ12 réduit le temps de câblage et élimine les erreurs de branchement.
La MAP4-34RJ-TCP est principalement déployée dans le cadre de la mise en conformité aux décrets tertiaire et BACS.
Quelle est la différence entre MAP4-34RJ-TCP et MAP4-34RJ-IO-TCP ?
La version IO-TCP intègre 4 entrées digitales et 2 sorties relais programmables pour le pilotage de circuits et les alarmes. La version TCP standard ne dispose pas de ces entrées/sorties.
Combien de circuits peut-on mesurer avec une MAP4-34RJ-TCP ?
Jusqu'à 4 circuits triphasés ou 12 circuits monophasés sur un seul appareil de 4 modules de largeur.
